卧式搪玻璃储罐
低净空布置 × 大容量密闭 —— 为罐区与车间而生的贮存方案
水平筒体配两端椭圆封头，鞍式支座多点稳固支撑。整机高度低、容量大，轻松融入低净空厂房与罐区；内衬高温烧结搪玻璃，耐强腐蚀介质长期贮存，密闭承压、无金属离子析出。
什么是卧式搪玻璃储罐
卧式搪玻璃储罐（卧式贮存容器）采用水平筒体 + 两端椭圆封头的卧式结构，由鞍式支座多点支撑。整机高度低、重心稳，特别适合净空受限的厂房与罐区布置，相同建筑面积下可容纳更大的贮存容量。
罐体内壁为高温烧结的搪玻璃层，耐强酸强碱与有机溶剂，长期贮存不污染物料；罐内设计压力 ≤0.6MPa，可微正压运行并配置氮封与呼吸装置，满足隔绝空气的贮存要求，检修则通过封头与筒体上的人孔完成。
"厂房不够高，容量还要大？把它放平，答案就有了。"
搪玻璃内衬光滑不挂料、易清洗，配合液位计与底部出料口，贮存、观测、放料全流程顺滑可控。
卧式储罐的三大设计逻辑
五大优势，回应罐区布置难题
每一项设计都指向同一个目标：在有限的空间里，装下更多、更安全的腐蚀性介质。
低净空 · 好布置
卧式结构整机高度低，适配低净空厂房与罐区；重心低、运行稳定，安装与检修更便捷。
大容量 · 集中贮存
容积覆盖 3000~100000L，单罐容量大、占地效率高，适合大宗腐蚀性介质的集中贮存。
密闭承压 · 防挥发污染
罐内设计压力 ≤0.6MPa，可配氮封与呼吸阀；密闭贮存防止介质挥发逸散与外界污染。
防腐耐蚀 · 贮存纯净
内衬搪玻璃耐强酸强碱与有机溶剂，无金属离子析出，长期贮存不变质、不污染物料。
可视可控 · 管理省心
液位计实时显示存量，出料阀快开快排；可配液位远传与压力监测，纳入车间中控管理。
全检出厂 · 品质可溯
高频电火花检测搪玻璃层致密性，焊缝探伤与盛水、气密性试验逐台执行。

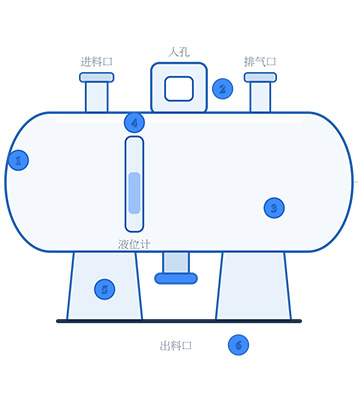

读懂它的每一个部件
椭圆封头 + 搪玻璃筒体 + 鞍式支座 + 液位监测，构成完整的卧式贮存单元。
椭圆封头（两端）
两端椭圆形封头与筒体焊接成一体，受力均匀、承压可靠，是卧式贮存的强度保障。
人孔装置
罐体上部配置人孔，人员可进入罐内检查内衬与清洗；检修无需破坏罐体结构。
筒体（搪玻璃内衬）
碳钢基体提供强度，高温烧结搪玻璃层防腐耐蚀；内壁光滑不挂料、易清洗。
液位计
磁翻板或连通管式液位计实时显示罐内存量；可配液位远传，纳入中控管理。
鞍式支座
卧式容器的标准支撑形式，多点均布受力、筒体应力小；可按罐长配置支座数量。
出料口
底部出料口配合放料阀快速排空，密闭排料更安全；放料顺畅、罐底无残留。
一罐玻璃，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为二十年贮存期铺路。
筒体成型
优质碳钢卷制筒体、两端封头焊接成型，焊缝经射线探伤确认致密无缺陷。
表面处理
喷砂除锈、清洁去油，为釉料密着创造理想基面，粗糙度精确受控。
多次喷釉
高二氧化硅釉料分次喷涂，底釉、面釉层层叠加，控制最终厚度 0.9~2.0mm。
高温烧成
约 900℃ 高温多次烧结，釉层与基体发生化学密着，形成一体复合结构。
检测出厂
高频电火花逐面检测针孔，盛水、气密性与耐压试验验证，合格后方可出厂。
技术参数，一览无余
以下为行业通用设计基准，容积、接管与鞍座布置可按您的贮存介质与现场条件定制。
| 型号规格 | 公称容积 (L) | 筒体直径 (mm) | 筒体长度约 (mm) | 出料口 | 鞍座数量 |
|---|---|---|---|---|---|
| HB-3000 | 3000 | 1200 | ≈2400 | DN50 | 2 个 |
| HB-5000 | 5000 | 1400 | ≈2800 | DN50 | 2 个 |
| HB-10000 | 10000 | 1600 | ≈4200 | DN65 | 2 个 |
| HB-20000 | 20000 | 2000 | ≈5200 | DN80 | 3 个 |
| HB-30000 | 30000 | 2200 | ≈6300 | DN80 | 3 个 |
| HB-50000 | 50000 | 2400 | ≈8500 | DN100 | 3 个 |
| HB-100000 | 100000 | 3000 | ≈11000 | DN150 | 多鞍座 |
注：以上尺寸为行业常见参考值，不同厂家设计差异较大；容积、接管与鞍座布置支持定制，具体以工程图纸为准。
| 关键设计参数 | 参考基准 | 说明 |
|---|---|---|
| 罐内设计压力 | ≤ 0.6 MPa | 可微正压运行，超过需特殊订货并重新校核 |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 适用介质 | 无机酸、有机酸、有机溶剂、弱碱等 | 适合大宗腐蚀性介质的长期密闭贮存 |
| 支撑形式 | 鞍式支座（2 ~ 多座） | 按罐长与载荷配置，基础可按现场条件设计 |
| 顶部附件 | 进料口 / 排气口 / 氮封口 / 人孔 | 按贮存介质特性与车间管理要求选配 |
| 执行标准 | HG/T 2375 | 《搪玻璃卧式贮存容器》设计与制造 |
按工艺定制，不将就
从惰性保护到罐区布置，每一处配置都可根据您的介质特性与现场条件灵活组合。
系统
氮封装置 · 惰性气体保护
易氧化、易吸潮介质配氮封系统，隔绝空气形成惰性保护层，保证物料品质稳定。
安全
呼吸阀 · 阻火器
平衡罐内外压力、防止超压与负压变形，易燃介质可配阻火器提升安全性。
贮存
保温层 / 加热冷却盘管
温敏物料可配保温或盘管维持贮温，防止结晶、凝固或聚合，保证物料流动性。
远传
磁翻板液位计 / 液位远传
存量实时远传至中控，高低液位报警联动，罐区管理数字化、无人化值守。
定制
鞍座数量 / 高度 / 基础方案
按罐长、载荷与现场基础条件定制鞍座配置，确保筒体受力均匀、安装稳固。
加强
搪玻璃层
高腐蚀、频繁清洗或易磨损工况的加强选项，显著延长检修周期与使用寿命。
它守护的，是罐区里的每一立方米
净空有限、容量要大的场景，正是卧式储罐最擅长的地方。
酸类大宗贮存
盐酸、硫酸等强腐蚀酸的罐区集中贮存
低净空厂房
层高受限的车间内布置大容量贮存单元
溶剂密闭贮存
有机溶剂密闭贮存，减少挥发损耗与安全风险
制药工业
原液、溶媒大容量缓存，无金属离子污染
水处理与环保
酸碱药剂贮存、废水处理药剂的耐蚀储运
标准之上，质量可溯
《搪玻璃卧式贮存容器》标准设计制造，筒体、封头与搪玻璃层逐项检验。
焊缝射线探伤、搪玻璃层高频电火花逐面检测、盛水与气密性试验，逐台留档。
合格证、材料质保书、探伤报告与试验记录齐全。
提供内衬定期检查建议与检修周期指导，帮助设备长期保持良好状态。
全生命周期服务承诺
净空不够高，容量还要大？把它放平
提交您的贮存介质、容积与现场净空条件，我们将在 24 小时内为您出具储罐选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
