外包不锈钢搪玻璃反应釜
搪玻璃的纯净 × 不锈钢的洁净 —— 为制药级洁净车间而生的反应装备
在碳钢搪玻璃釜体与换热夹套之外，包覆保温层与镜面抛光的不锈钢外壳。内层防腐耐蚀、中层保温节能、外层洁净易消毒——三层结构，一次满足工艺、能耗与 GMP 的三重标准。
什么是外包不锈钢搪玻璃反应釜
外包不锈钢搪玻璃反应釜，是为制药 GMP 洁净车间量身打造的复合结构反应装备：釜体与换热夹套采用成熟可靠的碳钢搪玻璃工艺，在夹套之外再包覆保温层与镜面抛光的不锈钢外壳。
三层结构各司其职：内层搪玻璃守护反应介质的纯净与防腐；中层保温减少热量流失、降低生产能耗；外层不锈钢光洁易清洁、可耐受消毒杀菌，同时保护内部结构免受磕碰与外部腐蚀。
"好的设备，不止要产得出好产品，还要经得起洁净车间的每一次审视。"
罐盖（上封头）与筒体焊接成一体、外包不锈钢同步包覆，配合人孔装置实现可靠密封与便捷检修；整体易于消毒杀菌，满足制药 GMP 环境对设备表面与卫生性的严苛要求。
三层复合的三大设计逻辑
五大优势，回应制药级洁净标准
每一项设计都指向同一个目标：让设备在工艺防腐、能耗控制与洁净卫生之间，无需妥协。
三层守护 · 复合结构
搪玻璃防腐内衬 + 夹套保温 + 抛光不锈钢外壳，一层管纯净、一层管节能、一层管洁净。
GMP 洁净 · 易消毒杀菌
外壳镜面抛光、无卫生死角，可耐受清洁剂与消毒剂擦拭，满足制药车间卫生规范。
保温节能 · 控温更稳
保温层减少热量流失，升保温过程能耗更低，罐内温度波动更小、批次一致性更佳。
防腐耐蚀 · 纯净如一
内衬搪玻璃耐强腐蚀介质、无金属离子溶出，反应界面始终纯净，守护药品与产品安全。
外护加持 · 历久弥新
不锈钢外壳保护内部结构免受磕碰与外部环境侵蚀，设备外观常年如新、寿命更长久。
全检出厂 · 品质可溯
高频电火花检测搪玻璃层，夹套气密性试验与耐压试验逐台执行，出厂资料齐备可溯。

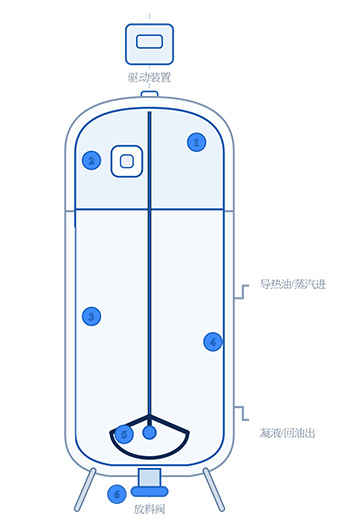

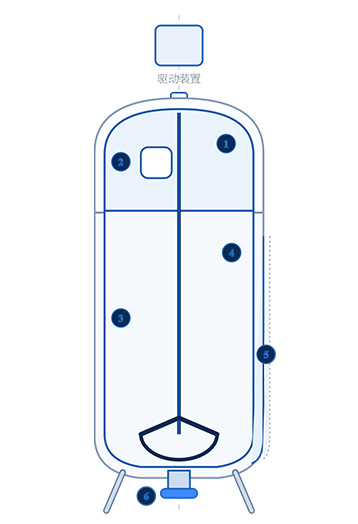

读懂它的每一层结构
搪玻璃内衬 + 换热夹套 + 保温层 + 抛光不锈钢外壳，四层结构协同，构成洁净车间里的防腐换热单元。
上封头（外包不锈钢）
封头与筒体焊接成一体，外表面随不锈钢外壳整体包覆抛光，集成人孔、视镜与搅拌口。
人孔装置
封头配置专用人孔，人员可进入罐内检修清洗；检修无需拆卸罐盖，维护无死角。
罐体（碳钢 + 搪玻璃内衬）
碳钢基体提供强度，高温烧结搪玻璃层提供防腐与纯净界面；内壁光滑不粘附、易清洗。
换热夹套
全包覆夹套通入蒸汽或导热油，实现加热 / 冷却双向控温，满足工艺换热需求。
保温层 + 不锈钢外壳
保温层减少热量流失、降低能耗；304/316L 不锈钢外壳镜面抛光，光洁易清洁、可消毒杀菌。
放料阀
下展式放料阀快速排空，配温度计套管、压力表接口，工艺数据尽在掌控。
一釜玻璃，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为二十年服务期铺路。
基体成型
优质碳钢卷板、焊接成型，焊缝经射线探伤，确保母材致密无缺陷。
搪烧成型
喷砂处理后多次喷釉，约 900℃ 高温烧结，釉层与基体化学密着为一体。
外包保温
夹套外侧填充保温层，厚度均匀无空腔，锁住反应热量、降低运行能耗。
不锈钢包覆
304/316L 不锈钢外壳包覆保温层，焊缝打磨平整，整体成型贴合罐体。
镜面抛光 · 全检出厂
外壳镜面抛光至 Ra≤0.8μm，高频电火花检测内衬、逐台耐压试验合格出厂。
技术参数，一览无余
以下为行业通用设计基准，外壳材质、保温方案与工艺参数可按您的洁净等级与工艺需求定制。
| 型号规格 | 公称容积 (L) | 罐体直径 (mm) | 总高约 (mm) | 电机功率 (kW) | 搅拌转速 (rpm) |
|---|---|---|---|---|---|
| S-500 | 500 | 900 | ≈1150 | 2.2 | 30 ~ 120 |
| S-1000 | 1000 | 1100 | ≈1300 | 3.0 | 30 ~ 120 |
| S-2000 | 2000 | 1300 | ≈1500 | 5.5 | 30 ~ 120 |
| S-3000 | 3000 | 1600 | ≈1800 | 7.5 | 30 ~ 120 |
| S-5000 | 5000 | 2000 | ≈2200 | 11 | 30 ~ 120 |
| S-10000 | 10000 | 2400 | ≈2600 | 18.5 | 30 ~ 120 |
注：以上尺寸为行业常见参考值，不同厂家设计存在差异；外壳材质、保温方案及超大容积支持定制，具体以工程图纸为准。
| 关键设计参数 | 参考基准 | 说明 |
|---|---|---|
| 罐内设计压力 | ≤ 0.6 MPa | 超过 0.6MPa 需特殊订货，结合介质与温度校核 |
| 夹套工作压力 | ≤ 0.6 MPa | 蒸汽或导热油加热 / 冷却 |
| 外包不锈钢 | 304 / 316L | 按洁净等级与介质选材，镜面抛光 Ra≤0.8μm |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 适用介质 | 无机酸、有机酸、有机溶剂、弱碱等 | 盐酸、硝酸、王水体系表现优异 |
| 执行标准 | HG/T 2371 · GB 150 | 严格遵循国标标准 |
按工艺定制，不将就
从外壳材质到洁净细节，每一处配置都可根据您的车间等级与工艺特性灵活组合。
定制
316L / 更高抛光等级
强腐蚀环境选 316L；内表面可抛光至 Ra≤0.4μm，适配更高洁净要求。
升级
蜂窝夹套 / 半管强化换热
放热量大、控温要求高的工艺可强化换热结构，升温降温更快更均匀。
方案
双端面机械密封
易挥发、有毒介质优先双端面机械密封，洁净车间更安心。
接口
DCS / PLC 远传与控制接口
液位、温度、压力信号远传，配合自动化系统实现连续化、信息化生产。
加强
搪玻璃层
高频次温变、高腐蚀或易磨损工况下的加强选项，显著延长检修周期。
方式
下展式放料阀 / 侧出料口
按物料特性与安装空间定制出料方案，快开、快排、无死角残留。
它守护的，是洁净车间里的每一批药
在需要表面洁净、环境可控、介质防腐的车间里，它是工艺与合规的双重答案。
制药 GMP 车间
原料药合成、结晶，外壳洁净可消毒，符合 GMP 规范要求
生物医药
发酵产物后处理、医药中间体，洁净卫生与防腐兼顾
精细化工
高纯度产品合成车间，外壳防腐蚀、控尘易清洁
食品添加剂
有机酸、营养原料合成，洁净表面守护食品安全
日化与香精
香精香料、日化原料生产，防腐蚀、无污染、易清洁
标准之上，质量可溯
《搪玻璃闭式反应罐》行业标准全项满足，罐体设计制造依据 GB 150 压力容器规范。
焊缝射线探伤、夹套气密性试验、搪玻璃层高频电火花检测，逐台留档。
合格证、材料质保书、探伤报告、耐压试验记录随设备同步交付，追溯无忧。
可根据具体工况/客户需求进行非标定制。
全生命周期服务承诺
为洁净车间，定制一台"内外兼修"的反应釜
提交您的介质、温度、压力、洁净等级与容积需求，我们将在 24 小时内为您出具包覆方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
