产品中心
- 搪玻璃外半管反应釜
- 山东搪联化工机械有限公司专业生产搪玻璃、不锈钢、碳钢、喷涂四氟、衬料、pp等工艺的反应釜、换热器、搅拌器、储罐、列管冷凝器、塔节、薄膜蒸发器、真空回转干燥机、高压实验釜、整套化工自动化装置以及各类非标设备。
搪玻璃外半管反应釜
半管盘绕 × 高效换热 —— 为大容积强换热工艺而生的反应核心
以半圆形换热管沿釜体外壁螺旋盘绕、与釜体焊接成一体，替代传统整体夹套。蒸汽、导热油或冷却水在管内高速循环，换热面积更大、流动更均匀——让强放热、强吸热反应在精准温控中高效完成。
什么是搪玻璃外半管反应釜
搪玻璃外半管反应釜采用半圆形换热管沿釜体外壁螺旋盘绕的换热结构——换热管与釜体焊接成一体，管内通入蒸汽、导热油或冷却水，构成独立的高速循环换热回路。
相比传统整体夹套，外半管换热面积更大、介质流速更高、无换热死角，综合传热效率显著提升；半管截面小、承压性好，可适配更高压力的换热介质，是大容积、强放热 / 强吸热反应的理想选择。
"反应快不快，一半看换热。外半管，让每一度温差都跑得更快。"
釜内接触面为高温烧结的搪玻璃衬里，耐强腐蚀、无金属离子析出；罐盖（上封头）与筒体焊接成一体，配合人孔装置实现可靠密封与便捷检修。
外半管结构的三大设计逻辑
五大优势，回应强换热工况
每一项设计都指向同一个目标：让每一次反应都在更快、更均匀的换热中，稳定、纯净、高效地完成。
传热跃升 · 效率之选
半管高速循环 + 大换热面积，综合传热效率优于整体夹套，升降温更快，缩短批次周期。
均匀控温 · 无换热死角
半管沿外壁螺旋均匀盘绕，配合搅拌强制对流，全容积温度梯度小，批次一致性更佳。
高压介质 · 宽域控温
半管截面小、承压性好，可通入更高压力的蒸汽与导热油，加热冷却范围更宽、响应更快。
结构简洁 · 维护便利
半管结构简单、管内流速高不易结垢，换热回路检修处理更灵活，降低维护成本。
大容积 · 规模生产
适配 50~50000L 全规格，大容积强换热需求场景优势显著，单釜产能更高、占地更省。
全检出厂 · 品质可溯
高频电火花检测搪玻璃层致密性，半管焊缝逐道探伤，耐压 / 水压试验合格出厂。

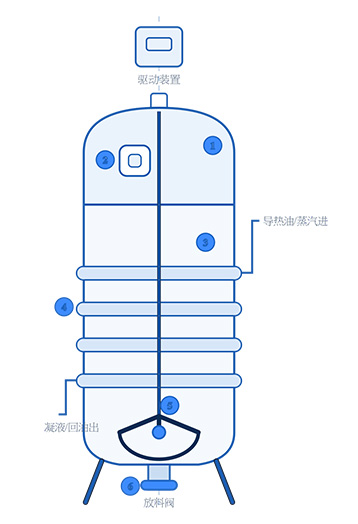

读懂它的每一个部件
焊接一体封头 + 外半管换热系统 + 搪玻璃罐体 + 搅拌装置，协同构成完整的强化换热反应单元。
上封头（焊接一体）
椭圆形封头与筒体焊接成一体，无罐盖法兰接口，密封可靠，集成人孔、视镜与搅拌口。
人孔装置
封头配置专用人孔，人员可进入罐内检修清洗；检修无需拆卸罐盖，维护无死角。
罐体（搪玻璃衬里）
碳钢基体 + 高温烧结搪玻璃层，兼具结构强度与化学惰性；内壁光滑不粘附、易清洗。
外半管换热系统
半圆换热管沿釜体外壁螺旋盘绕焊接，蒸汽 / 导热油 / 冷却水在管内高速循环，换热高效均匀。
搅拌装置
锚式 / 桨式 / 框式可选，变频驱动 30~120rpm 无级调速；配合半管换热强化内壁传热。
放料阀
下展式放料阀快速排空，配温度计套管、压力表接口，工艺数据尽在掌控。
一釜玻璃，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为二十年服务期铺路。
基体成型
优质碳钢卷板、焊接成型，半管与筒体逐道焊接，焊缝经射线探伤确认。
表面处理
喷砂除锈、清洁去油，为釉料密着创造理想基面，粗糙度精确受控。
多次喷釉
高二氧化硅釉料分次喷涂，底釉、面釉层层叠加，控制最终厚度 0.9~2.0mm。
高温烧成
约 900℃ 高温多次烧结，釉层与基体发生化学密着，形成一体复合结构。
检测出厂
高频电火花逐面检测针孔，半管回路与罐体逐台耐压试验，合格后方可出厂。
技术参数，一览无余
以下为行业通用设计基准，换热回路与工艺参数可按您的介质、温度与压力需求定制。
| 型号规格 | 公称容积 (L) | 罐体直径 (mm) | 总高约 (mm) | 电机功率 (kW) | 搅拌转速 (rpm) |
|---|---|---|---|---|---|
| W-500 | 500 | 900 | ≈1150 | 2.2 | 30 ~ 120 |
| W-1000 | 1000 | 1100 | ≈1300 | 3.0 | 30 ~ 120 |
| W-2000 | 2000 | 1300 | ≈1500 | 5.5 | 30 ~ 120 |
| W-3000 | 3000 | 1600 | ≈1800 | 7.5 | 30 ~ 120 |
| W-5000 | 5000 | 2000 | ≈2200 | 11 | 30 ~ 120 |
| W-10000 | 10000 | 2400 | ≈2600 | 18.5 | 30 ~ 120 |
注：以上尺寸为行业常见参考值，不同厂家设计存在差异；换热回路布置、半管规格及超大容积支持定制，具体以工程图纸为准。
| 关键设计参数 | 参考基准 | 说明 |
|---|---|---|
| 罐内设计压力 | ≤ 0.6 MPa | 超过 0.6MPa 需特殊订货，结合介质与温度校核 |
| 换热介质 | 蒸汽 / 导热油 / 冷却水 | 半管回路独立循环，介质压力按工艺定制 |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 适用介质 | 无机酸、有机酸、有机溶剂、弱碱等 | 盐酸、硝酸、王水体系表现优异 |
| 搅拌形式 | 锚式 / 桨式 / 框式 | 配合半管换热，按物料粘度与传热需求选型 |
| 执行标准 | HG/T 2371 · GB 150 | 严格遵守国标标准 |
按工艺定制，不将就
从换热回路到搅拌系统，每一处配置都可根据您的工艺特性灵活组合。
强化
半管加密布置 / 双回路换热
强放热聚合、结晶工艺可加密半管或分上下两段独立控温，换热更精准。
匹配
刮壁器 / 锚框组合搅拌
高粘度、易结晶物料配套刮壁搅拌，强化内壁传热、减少挂壁结垢。
接口
DCS / PLC 远传与控制接口
液位、温度、压力信号远传，配合自动化控制系统实现连续化生产。
附件
安全阀 · 爆破片 · 压力远传
符合压力容器安全规范的超压保护组合，为高压运行加装最后一道防线。
加强
搪玻璃层
高频次温变、高腐蚀或易磨损工况下的加强选项，显著延长检修周期。
方式
下展式放料阀 / 侧出料口
按物料特性与安装空间定制出料方案，快开、快排、无死角残留。
它守护的，是最需要"快"的工艺
凡是放热猛烈、吸热明显、对温控节奏要求苛刻的工艺，外半管都能把热量管得明明白白。
聚合反应
树脂、聚酯等强放热聚合，快速移热防爆聚、控分子量
结晶与浓缩
制药结晶、料液浓缩，控温精准、析晶均匀、浓缩高效
精细化工
强放热、强吸热单元反应，升温降温响应快、节奏可控
制药工业
原料药合成与结晶，无金属离子污染，符合 GMP 要求
石油化工
添加剂、催化剂制备，大容积强换热工况稳定运行
标准之上，质量可溯
《搪玻璃闭式反应罐》行业标准全项满足，罐体设计制造依据 GB 150 压力容器规范。
半管焊缝逐道探伤、换热回路气密性试验、搪玻璃层高频电火花检测，逐台留档。
合格证、材料质保书、探伤报告、耐压试验记录齐全，追溯无忧。
可根据具体工况/客户需求进行非标定制。
全生命周期服务承诺
让每一次换热，都"快人一步"
提交您的介质、温度、压力、容积与换热需求，我们将在 24 小时内为您出具半管布置方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
