闭式搪玻璃反应釜
焊接一体 × 更强承压 —— 为高压密封工况而生的反应核心
罐盖与罐体焊接成一体、无罐盖法兰接口，密封泄漏点更少、承压能力更强。高二氧化硅搪玻璃釉料经 900℃ 高温烧结密着于钢制基体，让高压、有毒害、易燃易爆介质在纯净、安全、可控的界面中完成反应。
什么是闭式搪玻璃反应釜
闭式搪玻璃反应釜（F 型）是大型化、高压化化学反应的理想选择。罐盖（上封头）与筒体焊接成一体，无罐盖法兰接口，从根本上减少了密封泄漏点，密封可靠性显著提升。
相比开式结构，闭式釜长径比更小（约 1:1 ~ 1.2:1）、结构更紧凑，罐内设计压力可达 0.6MPa 及以上，特别适用于高压反应、有毒有害介质及易燃易爆体系的安全生产。
"压力越大，越需要一扇关得严的门。闭式结构，就是那扇门。"
由于罐体不可整体开启，闭式釜配置专用人孔装置，满足人员进入检修与清洗的需求；配合搪玻璃衬里的纯净界面，保障反应介质零金属污染。
闭式结构的三大设计逻辑
五大优势，回应高压密封工况
每一项设计都指向同一个目标：让设备在高压、强腐蚀、高纯度的工艺要求下，稳定、安全、长久地运行。
整体密封 · 泄漏更少
焊接一体结构无罐盖法兰接口，密封面更少，有毒有害、易燃易爆介质运行更安心。
高承压 · 高压反应
罐内设计压力 ≤0.6MPa（可定制更高），从容应对高压合成、加压蒸馏等工艺。
大容积 · 规模生产
适配大型化生产，容积覆盖 50~50000L，单釜处理量更大、占地更省、效率更高。
精准控温 · 均匀传热
全包覆夹套 + 搅拌强制对流，全容积换热均匀，批次一致性与收率更有保障。
宽域运行 · 稳定可靠
工作温度 −20℃ ~ 200℃，骤变温差 ≤120℃；兼顾低温结晶与高温加压反应工艺。
全检出厂 · 品质可溯
高频电火花检测搪玻璃层致密性，逐台耐压与水压试验，关键焊缝射线探伤。

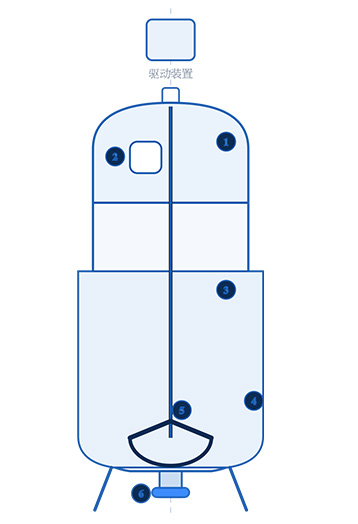

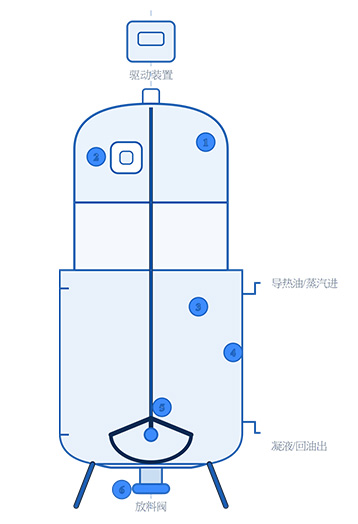

读懂它的每一个部件
焊接一体封头 + 高承压罐体 + 夹套换热 + 锚式搅拌，四大系统协同，构成完整的承压反应单元。
上封头（焊接一体）
椭圆形封头与筒体焊接成一体，无大法兰接口，集成人孔、视镜、进料口与搅拌口。
人孔装置
封头配置专用人孔，人员可进入罐内检修清洗；检修无需拆卸罐盖，维护无死角。
罐体（搪玻璃衬里）
碳钢基体 + 高温烧结搪玻璃层，兼具结构强度与化学惰性；内壁光滑不粘附。
夹套换热系统
全包覆夹套通入蒸汽或导热油，实现加热 / 冷却双向控温，满足放热反应需求。
搅拌装置
锚式 / 桨式 / 框式可选，变频驱动 30~120rpm 无级调速，适应不同粘度物料。
放料阀
下展式放料阀快速排空，配温度计套管、压力表接口，工艺数据尽在掌控。
一釜玻璃，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为二十年服务期铺路。
基体成型
优质碳钢卷板、焊接成型，焊缝经射线探伤，确保母材致密无缺陷。
表面处理
喷砂除锈、清洁去油，为釉料密着创造理想基面，粗糙度精确受控。
多次喷釉
高二氧化硅釉料分次喷涂，底釉、面釉层层叠加，控制最终厚度 0.9~2.0mm。
高温烧成
约 900℃ 高温多次烧结，釉层与基体发生化学密着，形成一体复合结构。
检测出厂
高频电火花逐面检测针孔，耐压 / 水压试验验证强度，合格后方可出厂。
技术参数，一览无余
以下为行业通用设计基准，实际参数可按您的工艺介质、温度与压力需求定制。
| 型号规格 | 公称容积 (L) | 罐体直径 (mm) | 总高约 (mm) | 电机功率 (kW) | 搅拌转速 (rpm) |
|---|---|---|---|---|---|
| F-500 | 500 | 900 | ≈1150 | 2.2 | 30 ~ 120 |
| F-1000 | 1000 | 1100 | ≈1300 | 3.0 | 30 ~ 120 |
| F-2000 | 2000 | 1300 | ≈1500 | 5.5 | 30 ~ 120 |
| F-3000 | 3000 | 1600 | ≈1800 | 7.5 | 30 ~ 120 |
| F-5000 | 5000 | 2000 | ≈2200 | 11 | 30 ~ 120 |
| F-10000 | 10000 | 2400 | ≈2600 | 18.5 | 30 ~ 120 |
注：以上尺寸为行业常见参考值，不同厂家设计存在差异；超大容积（10m³ 及以上）与高压特殊工况支持定制，具体以工程图纸为准。
| 关键设计参数 | 参考基准 | 说明 |
|---|---|---|
| 罐内设计压力 | ≤ 0.6 MPa | 超过 0.6MPa 需特殊订货，结合介质与温度校核 |
| 夹套工作压力 | ≤ 0.6 MPa | 蒸汽或导热油加热 / 冷却 |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 适用介质 | 无机酸、有机酸、有机溶剂、弱碱等 | 盐酸、硝酸、王水体系表现优异 |
| 搅拌形式 | 锚式 / 桨式 / 框式 | 高粘度物料可选框式或加装刮壁器 |
| 执行标准 | HG/T 2371 · GB 150 | 严格遵守国标标准 |
按工艺定制，不将就
从密封到安全、从控温到自动化，每一处配置都可根据您的工艺特性灵活组合。
强化
双端面机械密封 / 金属缠绕垫
高压、有毒、易挥发介质下的密封加强方案，泄漏风险进一步降低。
附件
安全阀 · 爆破片 · 压力远传
符合压力容器安全规范的超压保护组合，为高压运行加装最后一道防线。
升级
蜂窝夹套 / 盘管强化换热
放热量大、控温要求高的工艺，强化换热面积，升温降温更快更均匀。
接口
DCS / PLC 远传与控制接口
液位、温度、压力信号远传，配合自动化控制系统实现连续化生产。
加强
搪玻璃层
高频次温变、高腐蚀或易磨损工况下的加强选项，显著延长检修周期。
方式
下展式放料阀 / 侧出料口
按物料特性与安装空间定制出料方案，快开、快排、无死角残留。
它守护的，是最危险的工艺
越是高压、越是危险、越是要求纯净的工艺，越需要一扇关得严的门。
制药工业
有毒、易燃介质合成与加压结晶，密封可靠，符合 GMP 要求
精细化工
高压合成、加压蒸馏、强酸强碱交替工况从容应对
农药化工
原药加压合成，耐有机溶剂与酸性介质双重考验
石油化工
油品添加剂、催化剂加压制备，高压高温下的稳定平台
食品与添加剂
有机酸、香精香料加压反应，纯净界面守护食品安全
标准之上，质量可溯
《搪玻璃闭式反应罐》行业标准全项满足，罐体设计制造依据 GB 150 压力容器规范。
焊缝射线探伤、夹套气密性试验、搪玻璃层高频电火花检测，逐台留档。
合格证、材料质保书、探伤报告、耐压试验记录齐全，追溯无忧。
可根据具体工况/客户需求进行非标定制。
全生命周期服务承诺
让高压工艺，拥有一扇"关得严的门"
提交您的介质、温度、压力与容积需求，我们将在 24 小时内为您出具选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
