开式搪玻璃反应釜
钢的坚韧 × 玻璃的纯粹 —— 为强腐蚀工况而生的反应核心
将高二氧化硅搪玻璃釉料经 900℃ 高温多次烧结，与钢制基体牢固密着。釜盖可整体开启，检修投料一步到位，让每一次反应都在纯净、安全、可控的界面中完成。

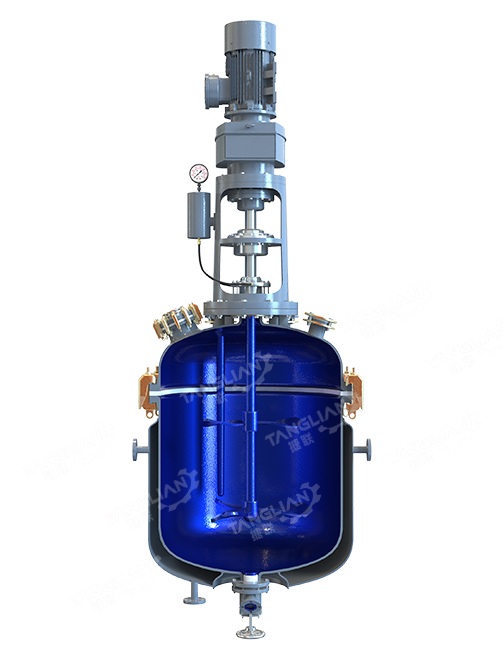

什么是开式搪玻璃反应釜
开式搪玻璃反应釜（K 型）是化工、制药领域应用最广的耐腐蚀反应设备之一。它将含有高二氧化硅的搪玻璃釉料喷涂于碳钢基体表面，经多次高温灼烧，使玻璃层与金属牢固密着，形成"钢的强度 + 玻璃的化学惰性"的复合结构。
区别于闭式（F 型）整体焊接结构，开式釜的釜盖与罐体可完全分离，通过卡子紧固、垫片密封。这种设计让设备在投料、清洗、检修时拥有无与伦比的便利性，尤其适配大规模、多批次轮换的连续化生产工艺。
"不是所有反应都温和。当物料足以腐蚀金属时，你需要一面比钢更沉默的墙。"
面对盐酸、硝酸、王水等强腐蚀介质，搪玻璃层凭借其卓越的化学稳定性，为反应过程提供纯净、无污染的接触界面，同时避免金属离子析出污染产品——这正是制药与高端精细化工的硬性要求。
开式结构的三大设计逻辑
五大优势，回应苛刻工况
每一项设计都指向同一个目标：让设备在您最严苛的工艺条件下，稳定、纯净、长久地运行。
双性合一 · 耐蚀之王
耐绝大多数无机酸、有机酸、有机溶剂及弱碱介质；在盐酸、硝酸、王水等强腐蚀体系中表现优异，且无金属离子溶出，守护产品纯度。
开式结构 · 检修无忧
釜盖整体开启，清洗、检修、更换搅拌器从容自如。大规模、多批次轮换工艺的理想选择，减少停机时间，提升设备综合效率。
精准控温 · 均匀传热
夹套通入蒸汽或导热油，配合搅拌强制对流，全容积换热均匀，温度梯度小，为反应收率与批次一致性提供保障。
宽域运行 · 稳定可靠
工作温度 −20℃ ~ 200℃，骤变温差 ≤120℃；罐内常压至 0.4MPa 灵活适配，兼顾低温结晶与高温反应工艺。
多重密封 · 近零泄漏
卡子 + 垫片 + 机械密封（或填料密封）三级防护，结合视镜与温度计套管，运行状态全程可视、可测、可追溯。
全检出厂 · 品质可溯
高频电火花检测搪玻璃层致密性，逐台进行耐压与水压试验，关键焊缝射线探伤，出厂资料随设备同步交付。

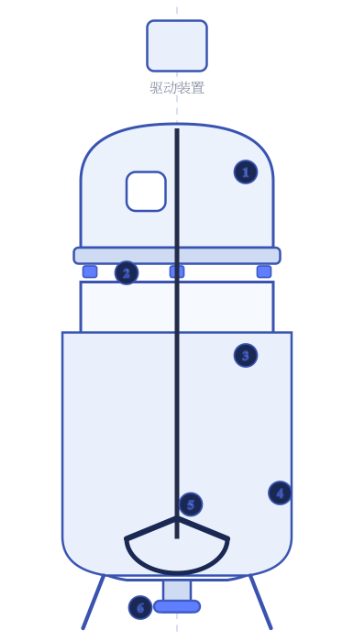

读懂它的每一个部件
开式结构 + 复合衬里 + 夹套换热 + 锚式搅拌，四大系统协同，构成完整的反应单元。
釜盖组件（可拆卸）
椭圆形封头 + 法兰结构，集成人孔、视镜、进料口与搅拌口。整体吊装开启，投料检修一步到位。
卡子连接系统
沿法兰圆周均布卡子紧固，配合耐蚀垫片实现可靠密封——这是"开式"之名的由来，也是便捷维护的关键。
罐体（搪玻璃衬里）
碳钢基体 + 高温烧结搪玻璃层，兼具结构强度与化学惰性；内壁光滑不粘附，易清洗，物料不易挂壁。
夹套换热系统
全包覆夹套通入蒸汽或导热油，实现加热 / 冷却双向控温，满足放热反应与保温工艺需求。
搅拌装置
锚式 / 桨式 / 框式可选，配合变频驱动实现 30~120rpm 无级调速，适应不同粘度物料。
放料阀
下展式放料阀快速排空，配温度计套管、压力表接口，让工艺数据尽在掌控。
一釜玻璃，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为二十年服务期铺路。
基体成型
优质碳钢卷板、焊接成型，焊缝经射线探伤，确保母材致密无缺陷。
表面处理
喷砂除锈、清洁去油，为釉料密着创造理想基面，粗糙度精确受控。
多次喷釉
高二氧化硅釉料分次喷涂，底釉、面釉层层叠加，控制最终厚度 0.9~2.0mm。
高温烧成
约 900℃ 高温多次烧结，釉层与基体发生化学密着，形成一体复合结构。
检测出厂
高频电火花逐面检测针孔，耐压 / 水压试验验证强度，合格后方可出厂。
技术参数，一览无余
以下为行业通用设计基准，实际参数可按您的工艺介质、温度与压力需求定制。
| 型号规格 | 公称容积 (L) | 罐体直径 (mm) | 总高约 (mm) | 电机功率 (kW) | 搅拌转速 (rpm) |
|---|---|---|---|---|---|
| K-50 | 50 | 600 | ≈900 | 0.75 | 30 ~ 120 |
| K-100 | 100 | 700 | ≈1000 | 1.1 | 30 ~ 120 |
| K-200 | 200 | 750 | ≈1100 | 1.5 | 30 ~ 120 |
| K-500 | 500 | 800 | ≈1200 | 2.2 | 30 ~ 120 |
| K-1000 | 1000 | 1000 | ≈1400 | 3.0 | 30 ~ 120 |
| K-2000 | 2000 | 1400 | ≈1600 | 5.5 | 30 ~ 120 |
| K-3000 | 3000 | 1600 | ≈1800 | 7.5 | 30 ~ 120 |
| K-5000 | 5000 | 2000 | ≈2200 | 11 | 30 ~ 120 |
注：以上尺寸为行业常见参考值，不同厂家设计存在差异；超大容积（10m³ 及以上）及异形结构（锥形底、蜂窝夹套等）支持定制，具体以工程图纸为准。
| 关键设计参数 | 参考基准 | 说明 |
|---|---|---|
| 罐内设计压力 | 常压 ~ 0.4 MPa | 可定制至 0.6MPa，需结合介质与温度校核 |
| 夹套工作压力 | ≤ 0.6 MPa | 蒸汽或导热油加热 / 冷却 |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 适用介质 | 无机酸、有机酸、有机溶剂、弱碱等 | 盐酸、硝酸、王水体系表现优异 |
| 搅拌形式 | 锚式 / 桨式 / 框式 | 高粘度物料可选框式或加装刮壁器 |
| 执行标准 | HG/T 2372 · GB 150 | 严格遵守国标标准 |
按工艺定制，不将就
从搅拌到控温，从密封到监控，每一处配置都可根据您的工艺特性灵活组合。
系统
锚式 / 桨式 / 框式搅拌
按物料粘度与混合要求选型；变频驱动，30~120rpm 无级调速，兼顾剪切与循环。
升级
夹套 / 盘管强化换热
对放热量大、控温要求高的工艺，强化换热面积，升温降温更快更均匀。
方案
机械密封 / 填料密封
依据介质挥发性与压力等级选择，易挥发、有毒介质优先推荐双端面机械密封。
附件
视镜 · 温度计套管 · 压力表
反应过程全程可视、可测，为工艺数据采集与自动化控制预留接口。
加强
耐用搪玻璃层
高频次温变、高腐蚀或易磨损工况下的加强选项，显著延长检修周期。
方式
下展式放料阀 / 侧出料口
按物料特性与安装空间定制出料方案，快开、快排、无死角残留。
它守护的，是最挑剔的工艺
从原料药合成到精细化学品，凡是有腐蚀、有纯度要求的地方，就有它的身影。
制药工业
原料药合成、结晶、浓缩，无金属离子污染，符合 GMP 洁净要求
精细化工
染料、颜料、助剂中间体合成，强酸强碱交替工况从容应对
农药化工
农药原药及中间体生产，耐有机溶剂与酸性介质双重考验
石油化工
油品添加剂、催化剂制备，高温高压下的稳定反应平台
食品与添加剂
有机酸、香精香料、营养品原料，纯净界面守护食品安全
标准之上，质量可溯
《搪玻璃开式反应罐》行业标准全项满足，罐体设计制造依据 GB 150 压力容器规范。
焊缝射线探伤、夹套气密性试验、搪玻璃层高频电火花检测，逐台留档。
合格证、材料质保书、探伤报告、耐压试验记录齐全，追溯无忧。
可根据具体工况/客户需求进行非标定制。
全生命周期服务承诺
让您的工艺，拥有一面"打不破的玻璃"
提交您的介质、温度、压力与容积需求，我们将在 24 小时内为您出具选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
