轴流式搅拌器
轴向大流量 × 低剪切 —— 为大容量与剪切敏感物料而生
叶片以一定倾角推动物料沿轴向循环，形成贯穿全釜的整体流动。流量大、剪切小、能耗低——大容量釜的均质、悬浮与传热强化，它做得既稳又省。
什么是轴流式搅拌器
轴流式搅拌器采用斜叶叶轮结构：叶片与旋转平面成一定倾角，旋转时以轴向流动为主，推动物料在釜内形成贯穿全釜的大流量整体循环，而不是只在叶轮附近打转。
它和涡轮式的定位正好相反：涡轮式追求高剪切、强分散；轴流式追求低剪切、大流量。晶浆、生物物料、高分子溶液等剪切敏感体系不易被破坏，大容量釜也能在较短时间内实现整体均质与均匀悬浮。
"不是所有的搅拌都要猛烈。有时候，温柔而持续地推动，才最有效。"
叶片、轮毂与搅拌轴整体搪烧，搪玻璃层与釜体内衬同材质、同厚度，防腐一致、无金属离子析出；轴端法兰/键连接，与减速机输出轴精确配合，装拆维护方便。
轴流式的三大设计逻辑
五大优势，回应大容量与剪切敏感需求
每一项设计都指向同一个目标：把整釜物料温和而高效地推起来，不伤物料、不费电。
轴向大流量 · 全釜循环
轴向推力推动物料贯穿全釜上下循环，大容量釜也能快速形成整体流动，不留循环死区。
低剪切 · 护物料
剪切柔和，晶体不易破碎、高分子链少断裂、生物物料活性受影响小，适合敏感体系。
低能耗 · 更经济
同等循环流量下功率消耗更低，长时间连续运行的搅拌工序电耗更省。
悬浮均匀 · 防沉积
轴向流带动物料上翻，固体颗粒均匀悬浮、减少底部沉积，出料浓度更均匀。
耐蚀纯净 · 与釜同材质
叶轮整体搪玻璃包覆，与釜内衬同材质同厚度，耐强腐蚀、无金属离子析出。
强度可靠 · 检测出厂
轴系按扭矩与弯矩计算选材，叶片与轮毂连接牢固；搪玻璃层逐面电火花检测，合格出厂。

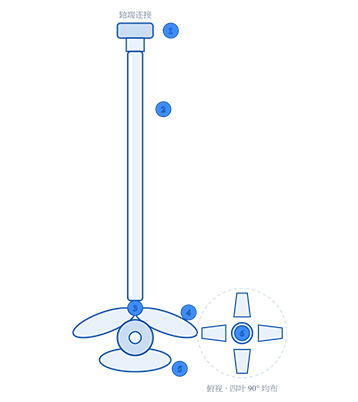

读懂它的每一个部件
轴端连接 + 搅拌轴 + 轮毂 + 斜叶叶片，构成完整的轴流型搅拌部件。
轴端连接
轴端法兰 / 键连接结构，与减速机输出轴精确配合，便于安装、拆卸与检修。
搅拌轴（搪玻璃包覆）
碳钢轴体按扭矩与弯矩计算选材，外表面搪玻璃包覆，与介质接触部分同样耐腐蚀。
叶轮轮毂
轮毂与轴采用键连接并可靠固定，传递扭矩平稳，是叶片与轴之间的受力枢纽。
斜叶叶片（轴流式）
叶片与旋转平面成一定倾角，倾角决定流量与功率分配；叶数可按工艺取三叶或四叶。
搪玻璃层（整体搪烧）
叶片、轮毂与轴整体喷釉烧结，搪玻璃层厚 0.9~2.0mm，与釜内衬防腐等级一致。
俯视 · 四叶 90° 均布
俯视可见叶片沿圆周均布并带倾角，动平衡良好，运转平稳、振动小、噪音低。
一件叶轮，五道匠心
搪玻璃层不是"涂"上去的，而是"烧"出来的 —— 每一道工序都在为长期稳定运转铺路。
轴系成型
轴体与叶片按扭矩计算选材，叶片按设计倾角成型组焊，焊缝经检验确认牢固。
表面处理
喷砂除锈、清洁去油，为釉料密着创造理想基面，粗糙度精确受控。
多次喷釉
高二氧化硅釉料分次喷涂，叶片、轮毂与轴整体覆盖，厚度均匀一致。
高温烧成
约 900℃ 高温多次烧结，釉层与金属基体化学密着，形成一体复合结构。
检测出厂
搪玻璃层高频电火花逐面检测针孔，尺寸与叶片倾角复核，合格后方可出厂。
技术参数，一览无余
叶轮直径、叶片倾角与转速均可按配套反应釜的容积与循环要求选型定制。
| 叶轮直径 | 适配釜容积 (L) | 叶片数 | 建议转速 (rpm) | 电机功率参考 (kW) | 支撑方式 |
|---|---|---|---|---|---|
| DN200 | 50 ~ 200 | 3 | 60 ~ 120 | 0.75 ~ 1.1 | 悬臂式 |
| DN300 | 200 ~ 500 | 3 | 60 ~ 120 | 1.1 ~ 2.2 | 悬臂式 |
| DN400 | 500 ~ 1000 | 3 | 40 ~ 100 | 2.2 ~ 3.0 | 悬臂式 |
| DN500 | 1000 ~ 2000 | 3 ~ 4 | 40 ~ 100 | 3.0 ~ 5.5 | 悬臂式 |
| DN600 | 2000 ~ 3000 | 4 | 30 ~ 80 | 5.5 ~ 7.5 | 悬臂 / 底支撑 |
| DN800 | 3000 ~ 5000 | 4 | 30 ~ 80 | 7.5 ~ 11 | 悬臂 / 底支撑 |
| DN1000 | 5000 ~ 10000 | 4 | 30 ~ 60 | 11 ~ 18.5 | 底支撑优先 |
| DN1200 | 10000 ~ 20000 | 4 | 30 ~ 60 | 18.5 ~ 22 | 底支撑优先 |
注：上表为常见配套参考值，实际叶轮直径、叶片倾角、叶数与功率需结合物料粘度、固含量与循环量要求计算确定，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 叶轮型式 | 斜叶轴流式 | 轴向流为主，大流量低剪切；适合大容量循环与悬浮 |
| 叶片倾角 | 按工艺定制 | 倾角越大轴向推力越强、功率消耗越高，需综合权衡 |
| 叶轮直径 | DN200 ~ DN1200 | 一般取釜体内径的 0.3 ~ 0.5 倍，大容量釜可取偏大 |
| 搪玻璃层 | 0.9 ~ 2.0 mm | 叶片、轮毂与轴整体搪烧，与釜内衬防腐等级一致 |
| 工作温度 | −20 ~ 200 ℃ | 骤变温差 ≤120℃，避免急冷急热损伤釉层 |
| 配套部件 | 搅拌轴 / 联轴器 / 减速机 / 底轴承 | 可按釜型整套配套供货，确保轴系匹配可靠 |
选型配套，不将就
轴流式的效果取决于叶轮与釜型、循环量要求是否匹配，选型算得准，运转才省心。
叶数
叶片倾角与叶数定制
依循环量、固含量与功率预算确定倾角与叶数（三叶 / 四叶），平衡流量与能耗。
叶轮
多层轴流叶轮组合
高径比大的釜型可配置双层或多层轴流叶轮，形成更均匀的整体循环流场。
搅拌
轴流 + 锚 / 框组合式
上层轴流循环、下层锚框刮壁，兼顾整体循环、壁面传热与防挂料需求。
支撑
悬臂式 / 底轴承支撑
长轴或重载工况可选底轴承支撑，减小轴端摆动与振动，延长轴封寿命。
加强
加厚搪玻璃层（≥2.0mm）
高磨损、高腐蚀或含固物料工况的加强选项，显著延长叶轮使用寿命。
配套
搅拌单元整套供货
叶轮、搅拌轴、联轴器、减速机与机架整套匹配供货，现场直接安装调试。
它守护的，是不该被搅坏的物料
大容量要循环得动，敏感物料要剪切得轻——这两个要求，轴流式同时满足。
大容量均质
数万升大釜整体循环，浓度与温度快速趋于一致
固液悬浮
颗粒均匀悬浮、减少沉底，出料浓度稳定不打折
结晶与晶浆
低剪切循环，晶粒生长均匀、不易破碎与团聚
生物与高分子
剪切敏感体系友好，减少活性损失与分子链断裂
传热强化
持续冲刷釜壁，提升换热效率，升降温更均匀
标准之上，质量可溯
依据配套反应釜的容积、物料特性与循环量要求设计叶轮直径、倾角与轴系，确保水力与强度双匹配。
焊缝检验、搪玻璃层高频电火花逐面检测针孔，尺寸与叶片倾角复核，逐件留档。
合格证、材料质保书与检测记录齐全，追溯无忧。
提供叶轮与轴系定期检查建议、动平衡复核与更换时机指导，保持长期稳定运转。
全生命周期服务承诺
温柔而持续地推动，让全釜物料一起流动
提交您的釜容积、物料特性和循环量要求，我们将在 24 小时内为您出具搅拌选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
