什么是列管式换热器

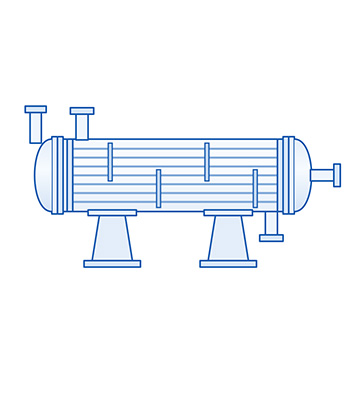

列管式换热器（也称管壳式换热器）由壳体、管束、管板、折流板等部件组成。管束固定在两端管板上，壳体与管束之间形成壳程，管内空间称为管程；冷热两种流体分别流经管程与壳程，透过管壁完成热量交换，互不掺混。
壳程内设折流板，上下交替布置，迫使壳程流体横向冲刷管束、延长流程——这正是列管式换热器结构简单、适用面广却依然高效的关键。
"换热器选型，先看温差，再看要不要频繁清洗。"
按管板与管束的连接方式，常见有固定管板式、浮头式、U 形管式三种：固定管板式结构最简单、造价低，适合温差较小的场合；浮头式一端管板可自由移动，适合温差较大或需要频繁清洗的工况；U 形管式管束可整体抽出，适合高温高压场合。
列管式的三大设计逻辑
六大优势，回应换热与检修需求
换热器最怕的不是效率不够，而是坏了没法修、脏了没法洗。
结构坚固 · 耐压耐温
圆筒壳体承压能力好，不锈钢管束耐温耐蚀，适应较高的压力与温度条件。
换热面积大 · 单台可做大
靠增加管数与管长扩展面积，单台设备即可覆盖较大热负荷，适合连续生产。
折流板强化 · 传热效率高
折流板上下交替，壳程流体反复横掠管束，流速与湍动度提高，传热效果更好。
可拆管箱 · 抽芯清洗方便
管箱采用法兰连接，拆开后管束可整体抽出，管内机械清洗与管头检漏都很方便。
材质可选 · 按介质匹配
常规用 304；含氯离子、有机酸或要求更高耐蚀性的工况选 316L，管程壳程可分别选材。
适用介质广 · 热源选择多
蒸汽、导热油、热水、冷却水等多种热源与冷媒均可配套，适用工况范围宽。
读懂它的每一个部件

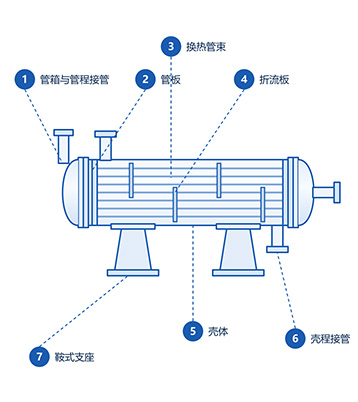

下列编号与图中标注一一对应：管箱与管程接管 / 管板 / 换热管束 / 折流板 / 壳体 / 壳程接管 / 鞍式支座。
管箱与管程接管
两端的管箱（封头）与管程进出口接管，采用法兰连接、可拆卸；拆开管箱即可抽出管束清洗与检漏。
管板
固定在壳体两端的厚板，按管孔图钻孔并支承全部换热管；换热管与管板的连接是整台设备最关键的密封部位。
换热管束
由多根不锈钢无缝管组成，按 GB/T 14976 选用；管内走管程介质，是管程与壳程之间唯一的传热壁面。
折流板
壳程内的导流挡板，上下交替布置，迫使壳程流体横向冲刷管束并延长流程，同时起支承管束的作用。
壳体
圆筒形外壳，与管束之间构成壳程通道；304 / 316L 不锈钢板材按 GB/T 24511 选用。
壳程接管
设在壳体上的壳程进出口，通常分布于壳体两端、呈对角布置，让流体走完整段流程。
鞍式支座
承托卧式设备的两个鞍式支座，与壳体之间设垫板；支座定位按设备长度与载荷计算确定。
管头那一圈，决定整台设备的寿命
换热器最怕的不是效率，而是管程与壳程之间串漏。所以管板钻孔、管头连接与分程试压，每一步都要经得起检验。
下料成型
壳体卷制成型、管箱封头冲压成型，管板按管孔图钻孔并复核孔距与孔径。
管束组装
换热管逐根穿入折流板与两端管板，按图控制管间距与折流板位置。
管头连接
换热管与管板按强度胀接、焊接或胀焊并用的方式连接，逐根检查连接质量。
分程试压
先做壳程试压、同时检查管头，再做管程试压；两条通道分别验证，逐台留档。
钝化出厂
酸洗钝化形成致密钝化膜，清水冲洗后做洁净度检查；配齐接管、支座与出厂文件。
技术参数，一览无余
换热面积由热负荷计算确定，换热管规格、管长与管程数再按流速与阻力匹配。
| 换热管规格 | 常用管长 (mm) | 常用管程数 | 适用说明 |
|---|---|---|---|
| Ø19×2 | 1500 / 2000 / 3000 | 1 / 2 / 4 | 管径小、单位面积布置管数多，适合紧凑型小壳体 |
| Ø25×2 | 2000 / 3000 / 4500 / 6000 | 1 / 2 / 4 | 通用规格，最常用；综合传热与清洗便利性较好 |
| Ø25×2.5 | 3000 / 4500 / 6000 | 1 / 2 / 4 | 壁厚加大，适合管程压力较高的工况 |
| Ø32×2 | 3000 / 4500 / 6000 | 1 / 2 | 管内便于机械清洗，适合易结垢介质 |
| Ø38×2.5 | 3000 / 4500 / 6000 | 1 / 2 | 管径大、不易堵塞，适合高粘度或含少量固相介质 |
注：上表为常用换热管规格与管长系列参考，实际规格、管长与管程数须结合热负荷、允许压降与介质结垢倾向计算确定；换热面积另按热负荷与传热系数核算，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 结构型式 | 固定管板式 / 浮头式 / U 形管式 | 按温差大小、清洗频次与压力温度条件选择，详见"选型配套" |
| 换热面积 | 按热负荷计算确定 | 单台常用 1 ~ 500 m²，更大面积可多台并联或按需设计 |
| 换热管 | 不锈钢无缝管，按 GB/T 14976 选用 | 常用 Ø19×2、Ø25×2、Ø32×2 等规格 |
| 换热管长度 | 1500 ~ 6000 mm | 管长增加可提高面积，但压降与占地同步增加 |
| 管程数 | 1 / 2 / 4 | 管程数增加可提高管内流速，但管程阻力也随之增大 |
| 折流板 | 单弓形（常用）/ 双弓形 | 上下交替布置，迫使壳程流体横向冲刷管束，同时支承管束 |
| 壳体与管箱材质 | 304 / 316L 不锈钢 | 板材按 GB/T 24511 选用，管箱封头符合 GB/T 25198 |
| 设计压力 | 按工艺条件确定（管程 / 壳程分别核算） | 按 GB/T 151《热交换器》设计制造，管程壳程可取不同压力等级 |
| 设计温度 | 按工艺条件确定 | 按材质与密封件耐温确定，可另行协商更高温度工况 |
| 连接与检修 | 管箱法兰连接、可拆卸 | 拆开管箱即可抽出管束清洗、查漏或更换管束 |
| 食品接触符合性 | 符合 GB 4806.9 系列标准要求 | 食品制药工况可提供材质证明与检测文件 |
选型配套，不将就
同样是换热，选错结构型式，后期维护成本可能比设备本身还高。
型式
结构型式选择
温差小、预算有限选固定管板式；温差大或需频繁清洗选浮头式；高温高压优先 U 形管式。
核算
换热面积与热负荷核算
按冷热两侧的进出口温度、流量与物性算出所需换热量，再结合传热系数反推换热面积。
管长
换热管规格与管长选择
易结垢介质选较大管径便于机械清洗；场地受限时用长管弥补面积，但需核算压降。
流速
管程数与流速匹配
管程数增加可提高管内流速、改善传热，但阻力上升；需在传热与压降之间取平衡。
选择
材质选择
常规用 304；含氯离子、有机酸或要求更高耐蚀的工况选 316L，管程与壳程可分别选材。
支座
接管方位与支座配套
冷热流体的接管方位可按现场管路走向定制；支座位置按设备长度与载荷配套确定。
它管的事，是把热量交出去、把温度收回来
加热、冷却、冷凝、余热回收——凡是两种流体之间要换热的地方，它都能接。
工艺加热
蒸汽或导热油加热物料，稳定供温
工艺冷却
循环水或冷冻水降温，控制出口温度
冷凝与溶剂回收
蒸汽冷凝、有机溶剂回收与尾气处理
余热回收
高温废液或尾气余热回收利用，降低能耗
食品与饮料
杀菌、冷却与热回收，卫生级不锈钢可清洗
制药与精细化工
反应釜配套换热、配液与中间体控温
标准之上，质量可溯
按 GB/T 151《热交换器》设计制造；不锈钢板材符合 GB/T 24511，管箱封头符合 GB/T 25198，换热管按 GB/T 14976 选用；食品接触面符合 GB 4806.9 系列标准要求。
管板管孔逐孔复核，换热管与管板连接逐根检查；先做壳程试压并同时检查管头，再做管程试压，两条通道分别验证、逐台留档。
材质证明、合格证、检测与试压记录齐全；食品与制药工况可一并提供材质及检测文件，追溯无忧。
提供管内清洗与除垢建议、管头查漏方法、垫片更换与检修周期指导，保持换热能力长期稳定。
全生命周期服务承诺
把热量接过来，再交出去
提交冷热两侧的介质名称、进出口温度、流量与允许压降，我们将在 24 小时内为您出具换热计算与选型方案。
