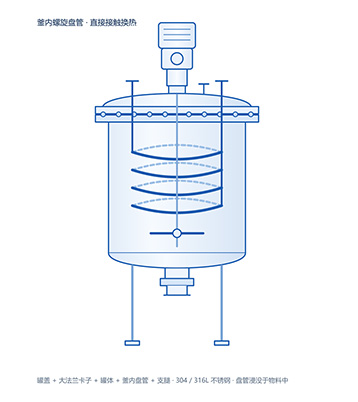

什么是内盘管反应釜
内盘管反应釜是在釜体内部安装螺旋盘管（也称蛇管）的换热反应设备。盘管浸没在物料中，换热介质在管内流动，热量透过管壁直接与釜内物料交换——中间不经过罐体壁面，也不存在夹套与罐壁之间的间隙热阻。
当夹套的换热面积不够、或工艺对升降温速度要求更高时，内盘管是最直接的补强手段：盘管圈数越多、管径越大，换热面积越大，而这部分面积完全不占用罐体的外表面积。
"夹套的面积由罐体尺寸决定，盘管的面积由工艺需求决定。"
代价也要说清楚：盘管占据釜内径向空间，桨叶直径需相应减小；盘管外壁不易机械清洗，因此更适合不易结垢、不易挂壁的物料。另外盘管位于釜内，焊口一旦泄漏会直接污染物料，出厂前必须逐条做气密与耐压试验。
内盘管的三大设计逻辑
夹套 / 外半管 / 内盘管，怎么选？
三种换热布置各有取舍，先看换热面积够不够，再看物料脏不脏。
换热面积受罐体外表面积限制，结构最简单、清洗最省心。
适合：换热需求温和、物料易清洗的通用工况
不占釜内空间，可通更高压力介质；换热面积同样受罐体外表面积制约。
适合：换热需求强、又不希望影响搅拌的工况
换热面积可按需增加、不受罐体限制，升温降温最快；但占釜内空间、清洗较难。
适合：夹套面积不足、物料不易结垢的强换热工况
六大优势，回应换热面积不足
当釜壁那点面积已经不够用时，把换热面直接放进物料里。
直触物料 · 换热路径短
盘管浸在物料里换热，不经过罐壁间隔，温度响应比单纯夹套更快。
面积可配 · 不受罐体尺寸限制
需要多少换热面积，就配多少圈盘管；罐体做大做小都不影响这部分面积。
升降温快 · 批次周期短
换热面直接铺在物料中，升温和降温都更利落，适合对温度节奏敏感的工艺。
管径圈数可调 · 匹配介质流量
管径与圈数按换热面积和介质流量计算，可做单回路，也可分两路独立控制。
同材质配套 · 焊接更可靠
盘管与罐体选用同一牌号不锈钢，避免异种金属电位差，焊接匹配性和后期维护都更好。
同步抛光 · 洁净可控
罐体内壁与盘管外壁同步做抛光处理，制药食品级可达 Ra≤0.4μm，减少挂料点。

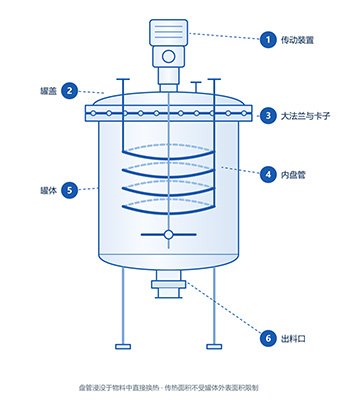

读懂它的每一个部件
传动装置 + 罐盖 + 大法兰与卡子 + 内盘管 + 罐体 + 出料口，构成完整的釜内换热反应单元。
传动装置
电机与减速机组成的驱动单元，通过机架与轴封座安装在罐盖上；变频调速，转速可调。
罐盖（可开启）
与罐体分离的独立部件，上部分布进料、回流、测温等接管；盘管的两条接管也由此引出。
大法兰与卡子
罐盖与罐体的联接部位，两片法兰对中后由卡子沿圆周均布紧固；开盖后可直接检查与清洗盘管。
内盘管（釜内螺旋盘管）
浸没在物料中的螺旋盘管，两端接管穿过罐盖引出；盘管设支撑固定，避免物料流动引起振动。
罐体（内壁抛光）
304 / 316L 不锈钢筒体，焊缝打磨齐平；内表面可与盘管外壁同步做抛光处理。
出料口与放料阀
位于釜体底部中心，配不锈钢放料阀；口径可按放料速度与物料流动性加粗。
盘管进了釜，就没有小事
盘管在釜内，焊口一旦出问题就是物料污染——所以每一道对接焊口都要经得起单独试压。
下料成型
不锈钢板材下料、筒体卷制、封头冲压成型；盘管按图纸圈距与直径弯制成型。
盘管对接焊接
盘管逐段对接焊，焊口打磨圆滑并逐只检查；盘管与罐体同材质，焊接匹配性更好。
盘管装配固定
盘管按设计圈距装进罐体并设支撑固定，预留与搅拌桨的间隙，避免运转时碰擦。
抛光处理
罐体内壁与盘管外壁同步抛光，焊缝打磨齐平，管间缝隙也要处理到位，减少挂料点。
双通路试压与钝化
盘管回路单独做气密与耐压试验，罐体另行试压保压；合格后酸洗钝化并交付出厂文件。
技术参数，一览无余
盘管管径、圈数、换热回路与桨径需成套计算，以下为常见配置参考。
| 公称容积 (L) | 罐体内径 (mm) | 盘管管径参考 | 出料口径 | 电机功率参考 (kW) |
|---|---|---|---|---|
| 1000 | 1000 | Ø32 | DN100 | 3.0 ~ 4.0 |
| 2000 | 1200 | Ø32 | DN125 | 4.0 ~ 5.5 |
| 3000 | 1400 | Ø38 | DN150 | 5.5 ~ 7.5 |
| 5000 | 1600 | Ø38 | DN150 | 7.5 ~ 11 |
| 8000 | 1800 | Ø45 | DN200 | 11 ~ 15 |
| 10000 | 2000 | Ø45 | DN200 | 15 ~ 18.5 |
| 20000 | 2600 | Ø57 | DN250 | 18.5 ~ 22 |
注：盘管管径与圈数按换热面积、介质流量与压力计算确定，上表为常见配套参考值；实际内径、壁厚、盘管布置与桨径需成套核算，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 换热结构 | 釜内螺旋盘管（蛇管） | 盘管浸没于物料中直接换热，无罐壁间隙热阻，温度响应更快 |
| 换热面积 | 由盘管圈数与管径确定 | 不受罐体外表面积限制，可按工艺需求配置换热面积 |
| 盘管管径 | Ø32 ~ Ø57 mm | 管径越大单位长度换热面积越大，但占用釜内空间也越多 |
| 盘管材质 | 与罐体同材质（304 / 316L） | 避免异种金属电位差，焊接匹配性与后期维护性更好 |
| 换热回路 | 单回路 / 双回路 | 强放热或需分区控温的工艺可分两路独立控制温度 |
| 桨径限制 | 桨叶直径需小于盘管内径 | 盘管占用径向空间，搅拌型式与桨径必须与盘管一并确定 |
| 适用物料 | 不易结垢、不易挂壁的物料 | 盘管外壁机械清洗较困难，易结垢工况建议改用外半管或整体夹套 |
| 设计压力 | 常压 ~ 1.0 MPa（可按需提高） | 按 GB/T 150 或 NB/T 47003 设计制造，盘管侧压力单独核算 |
| 工作温度 | −20 ~ 200 ℃ | 按材质与密封件耐温确定，热源可用蒸汽、导热油或冷却水 |
| 搅拌器 | 桨式 / 板式 / 叶轮式 / 涡轮式 | 桨径按盘管内径缩小；高粘度物料如配锚式、框式需专项核算间隙 |
| 结构形式 | 开式（罐盖可开启）/ 闭式（焊接一体） | 闭式方案下盘管需分段设计，才能通过人孔装拆 |
选型配套，不将就
内盘管的选型，换热面积和搅拌空间是一道必须同时解的题。
判断
先判断适用性，再谈配置
盘管外壁不易机械清洗，易结垢、易挂壁的物料不建议选用内盘管，改用外半管或整体夹套更合适。
计算
换热面积与管径圈数计算
按工艺所需换热量反推所需面积，再确定盘管管径与圈数；可配单回路，也可分两路独立控温。
核算
桨径与盘管间隙核算
盘管占径向空间，桨径必须缩小并预留安全间隙；搅拌型式与盘管布置需一并设计，不能各定各的。
方位
盘管接管方位定制
盘管进出口穿过罐盖引出，方位可按现场管路走向定制；闭式方案需按人孔尺寸做分段设计。
表面
材质与内表面处理等级
304 / 316L 按介质腐蚀性选材；内壁与盘管外壁同步抛光，制药食品级可达 Ra≤0.4μm。
配套
釜体与搅拌单元整套供货
釜体、盘管换热系统、搅拌器、轴系、轴封、减速机与机架整套匹配供货，现场直接安装调试。
它擅长的，是釜壁面积已经不够用的场合
物料不脏、换热要狠——这两条同时满足时，内盘管就是最划算的选择。
树脂与胶黏剂
中高粘度物料的缩聚与调配，需要强换热配合
涂料与油墨
分散研磨后调配，升降温快、批次切换效率高
精细化工合成
对温度节奏敏感的合成反应，控温响应更及时
需快速升降温的工艺
急升温、骤降温的工序，靠盘管补足换热能力
夹套面积不足的场合
新建或改造时，用内盘管补足缺少的那部分换热面积
不易结垢的洁净物料
溶液型、清液型物料，盘管不易挂料、便于冲洗
标准之上，质量可溯
罐体承压工况按 GB/T 150《压力容器》设计制造，常压工况按 NB/T 47003《钢制焊接常压容器》执行；不锈钢板材符合 GB/T 24511，封头符合 GB/T 25198；盘管换热回路按工艺条件专项设计。
盘管对接焊口逐只检查，盘管回路单独做气密与耐压试验，罐体另行试压保压；两条通路分别验证、逐台留档，确保釜内无泄漏风险。
材质证明、合格证、检测与试压记录齐全，盘管布置图一并提供，追溯无忧。
提供盘管外壁冲洗与检查建议、焊口复检、密封件更换与轴封维护指导，保持换热能力长期稳定。
全生命周期服务承诺
釜壁不够用，就把盘管放进去
提交您的物料特性、容积、所需换热量与温度区间，我们将在 24 小时内为您出具盘管布置方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
