- 不锈钢外半管反应釜
- 山东搪联化工机械有限公司专业生产搪玻璃、不锈钢、碳钢、喷涂四氟、衬料、pp等工艺的反应釜、换热器、搅拌器、储罐、列管冷凝器、塔节、薄膜蒸发器、真空回转干燥机、高压实验釜、整套化工自动化装置以及各类非标设备。

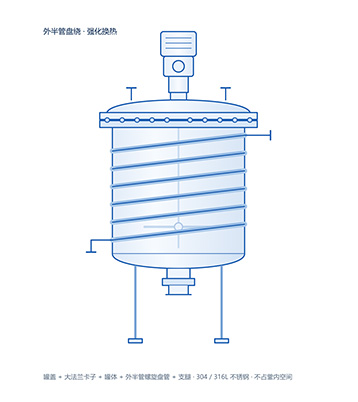

什么是外半管反应釜
外半管反应釜是在罐体外壁沿螺旋方向逐圈焊接半圆管（把钢管剖半成半圆形截面）形成的换热结构。半管与罐体壁面共同构成一条封闭的换热通道，介质在通道内高速流动，透过罐体壁面与釜内物料换热。
相比传统整体夹套，半管的截面小、承压高，可以通入压力更高的蒸汽与导热油，加热冷却范围更宽；同时半管做在罐体外壁，完全不占用釜内空间，搅拌与物料流动都不受影响。
"半管做的，是把换热通道变成一条贴着釜壁跑的高速路。"
半管规格按换热面积与介质压力选配，常见壁厚 4~6mm、螺距 60~80mm；罐盖可做成开式（可开启）或闭式（焊接一体）两种形式，按容积与操作方式选择。
外半管的三大设计逻辑
六大优势，回应强换热工况
反应快不快，一半看换热。外半管让每一度温差都跑得更快。
传热效率高 · 升降温快
半管通道内流速高、换热面紧贴罐壁，综合传热效果优于整体夹套，缩短批次周期。
承压能力好 · 可通高压介质
半管截面小、受力条件好，可通入更高压力的蒸汽与导热油，加热冷却范围更宽。
不占釜内空间 · 搅拌无阻碍
换热通道全部做在罐体外壁，釜内壁面完整，搅拌桨与内构件布置不受任何限制。
可分段控温 · 温度更精准
半管可按上下分段布置或做双回路，在不同高度通入不同温度的介质，控温更精细。
管内流速高 · 不易结垢
半管通道内介质流速高，水垢与沉积不易附着；回路简单，检修处理也更灵活。
材质与表面可选 · 洁净可控
304 / 316L 按介质选材；内壁可做镜面或电解抛光，制药食品级可达 Ra≤0.4μm。

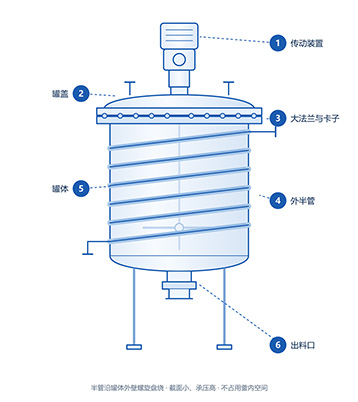

读懂它的每一个部件
传动装置 + 罐盖 + 大法兰与卡子 + 外半管 + 罐体 + 出料口，构成完整的强化换热反应单元。
传动装置
电机与减速机组成的驱动单元，通过机架与轴封座安装在罐盖上；变频调速，转速可调。
罐盖（可开启）
与罐体分离的独立部件，上部分布进料、回流、测温等接管；闭式方案则与筒体焊接成一体。
大法兰与卡子
开式方案中罐盖与罐体的联接部位，两片法兰对中后由卡子沿圆周均布紧固，配密封垫实现密封。
外半管（螺旋盘绕）
沿罐体外壁螺旋逐圈焊接的半圆管，与罐体壁面构成封闭换热通道；进出口接管分别设在盘管首末两端。
罐体（内壁抛光）
304 / 316L 不锈钢筒体，既是承压主体，也是半管换热的传热壁面；焊缝打磨齐平、内壁可抛光。
出料口与放料阀
位于釜体底部中心，配不锈钢放料阀；口径可按放料速度与物料流动性加粗。
半管的功夫，都在那几圈焊缝上
半管要贴着一圈圈焊满、还要焊得严密，这是外半管釜最费工也最见水平的环节。
下料成型
不锈钢板材下料、筒体卷制、封头冲压成型；钢管剖半制成半圆管，逐根校直备焊。
半管逐圈焊接
半管沿螺旋线逐圈贴合罐体外壁焊接，两侧焊缝连续满焊，保证换热通道密闭不漏。
抛光处理
内表面按工艺做亚光、镜面或电解抛光，焊缝打磨齐平；罐体内壁是换热面，贴合必须紧密。
检测试压
半管换热回路单独做气密与耐压试验，罐体另行试压保压；两条通路分别验证、逐台留档。
钝化与出厂
酸洗钝化形成致密钝化膜；半管进出口标识清晰，随件交付出厂文件。
技术参数，一览无余
半管规格、螺距、换热回路与材质均可按换热需求与工艺条件选型定制。
| 公称容积 (L) | 罐体内径 (mm) | 半管规格 | 出料口径 | 电机功率参考 (kW) |
|---|---|---|---|---|
| 1000 | 1000 | DN50 | DN100 | 3.0 ~ 4.0 |
| 2000 | 1200 | DN50 | DN125 | 4.0 ~ 5.5 |
| 3000 | 1400 | DN50 | DN150 | 5.5 ~ 7.5 |
| 5000 | 1600 | DN80 | DN150 | 7.5 ~ 11 |
| 8000 | 1800 | DN80 | DN200 | 11 ~ 15 |
| 10000 | 2000 | DN80 | DN200 | 15 ~ 18.5 |
| 20000 | 2600 | DN100 | DN250 | 18.5 ~ 22 |
| 30000 | 2800 | DN100 | DN250 | 22 ~ 30 |
| 50000 | 3200 | DN100 | DN300 | 22 ~ 30 |
注：半管规格与螺距按换热面积、介质压力与流量计算确定，上表为常见配套参考值；实际内径、壁厚、半管布置与功率需结合物料特性与工艺条件核算，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 换热结构 | 外半管螺旋盘绕 | 半圆管沿罐体外壁螺旋焊接，与罐体壁面构成封闭换热通道 |
| 半管规格 | 按换热面积与介质压力选配 | 常见壁厚 4~6mm、螺距 60~80mm，可加密布置提高换热面积 |
| 换热回路 | 单回路 / 双回路 / 上下分段 | 强放热或需精准控温的工艺可分两段独立控制温度 |
| 结构形式 | 开式（罐盖可开启）/ 闭式（焊接一体） | 按容积与操作方式选择，两种形式均可配外半管 |
| 常用材质 | 304 / 316L 不锈钢 | 板材按 GB/T 24511 选用，半管与罐体同材质以便焊接匹配 |
| 内表面处理 | 亚光 / 镜面 / 电解抛光 | 制药食品级可达 Ra≤0.4μm；罐体内壁即换热面，应保证平整贴合 |
| 设计压力 | 常压 ~ 1.0 MPa（可按需提高） | 按 GB/T 150 或 NB/T 47003 设计制造，半管侧压力单独核算 |
| 工作温度 | −20 ~ 200 ℃ | 按材质与密封件耐温确定，热源可用蒸汽、导热油或电加热 |
| 轴封形式 | 填料密封 / 机械密封 | 真空、带压或易挥发介质工况优先选用机械密封 |
| 支承形式 | 支腿 / 耳式支座 | 支座需避开半管盘绕区域，按容积与楼层平台布置选配 |
| 搅拌器 | 桨式 / 板式 / 叶轮式 / 涡轮式 / 锚式 / 框式 | 半管不占釜内空间，搅拌型式与桨径不受换热结构限制 |
选型配套，不将就
半管怎么绕、绕几圈、分几段，直接决定了这套换热系统好不好用。
规格
半管规格与螺距设计
按所需换热面积、介质流量与压力确定半管通径与螺距；换热面积不够时可加密布置。
形式
换热回路形式选择
单回路结构简单、成本低；上下分段或双回路可实现分区控温，适合强放热与结晶工艺。
形式
开式 / 闭式罐盖选择
需频繁开盖投料与检修选开式（大法兰卡子）；大容积、带压或真空工况选闭式（焊接一体 + 人孔）。
表面
材质与内表面处理等级
304 / 316L 按介质腐蚀性选材；食品与制药按洁净要求选镜面或电解抛光，可达 Ra≤0.4μm。
管口
热源与半管管口布置
蒸汽、导热油或冷却水按温度要求选择；半管进出口方位可依现场管路走向定制，减少弯头。
配套
釜体与搅拌单元整套供货
釜体、半管换热系统、搅拌器、轴系、轴封、减速机与机架整套匹配供货，现场直接安装调试。
它擅长的，是那些"热量管不住"的工艺
放热猛烈、吸热明显、对温控节奏要求苛刻——外半管的价值就在这些场合显现。
强放热聚合反应
快速移走反应热，抑制局部过热与凝胶
树脂与胶黏剂
高粘度物料配锚式或框式，半管强化壁面换热
结晶与降温
分段控温实现平稳降温，控制晶体粒度分布
高粘度物料反应
釜内无内构件遮挡，搅拌覆盖更完整
大容积生产
容积越大，半管相对整体夹套的换热优势越明显
精准控温工艺
上下分段独立控温，温度梯度小、批次一致性高
标准之上，质量可溯
罐体承压工况按 GB/T 150《压力容器》设计制造，常压工况按 NB/T 47003《钢制焊接常压容器》执行；不锈钢板材符合 GB/T 24511，封头符合 GB/T 25198；半管换热回路按工艺条件专项设计，逐圈焊接并单独试压。
半管与罐体的每条焊缝逐道检查，换热回路单独做气密与耐压试验，罐体另行试压保压，两条通路分别验证、逐台留档。
材质证明、合格证、检测与试压记录齐全，半管回路布置图一并提供，追溯无忧。
提供半管回路清洗与除垢建议、焊缝检查、轴封维护等指导，保持换热能力长期稳定。
全生命周期服务承诺
换热快一步，批次快一轮
提交您的物料特性、容积、温度区间与换热需求，我们将在 24 小时内为您出具半管布置方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
