闭式不锈钢反应釜
焊接一体 × 无主法兰 —— 大容积与带压工况的密封之选
上封头与筒体焊接成一体，整台釜体没有用于开盖的主法兰接口，泄漏点更少、密封更可靠。检修与桨叶装拆统一从人孔进行，人孔口径按容积配置 DN500 / DN600，保证人员与工具顺利进出。

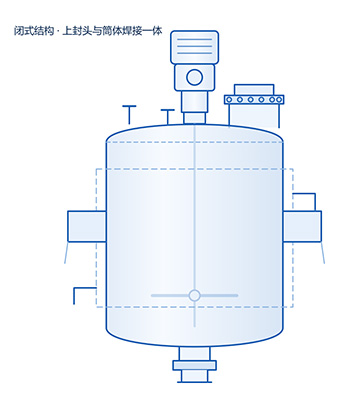

什么是闭式不锈钢反应釜
闭式不锈钢反应釜的上封头与筒体焊接成一体，整台釜体没有用于开盖的主法兰接口。相比开式结构，它少了法兰与密封垫这一道环节，泄漏点更少、密封性能更好，也更容易满足带压、真空与有毒有害介质的工况要求。
由于无法开盖，检修与桨叶装拆必须从人孔进行。因此人孔口径不是随便定的：常规按容积选 DN500 或 DN600，并且搅拌桨叶需做成分段式，单件尺寸小于人孔内径，才能顺利装进去、拆出来。
"闭式釜把泄漏点减到最少，代价是把所有检修动作都交给了那一个人孔。"
材质为 304 / 316L 不锈钢，内表面可抛光至 Ra≤0.4μm；传热可选夹套、半管或内盘管，热源可用蒸汽、导热油或电加热；支承按容积选用耳式支座或支腿。
闭式结构的三大设计逻辑
六大优势，回应密封与大容积需求
密封做得越彻底，能承接的工况就越苛刻。
焊接一体 · 泄漏点更少
上封头与筒体直接焊接，取消大法兰与密封垫，可泄漏的接口大幅减少。
承压能力强 · 带压真空皆宜
没有法兰密封面的限制，整体承压能力更强，适合加压反应与真空脱溶工况。
大容积适配 · 1000–50000L
闭式结构省去了大直径法兰与紧固件，容积越大越能体现其结构优势。
分段式桨叶 · 人孔可装拆
桨叶按人孔内径分件设计，单件尺寸受控，装拆不再需要动火或切割。
内壁镜面 · 易清洗
内表面可抛光至 Ra≤0.4μm，焊缝打磨齐平，人孔内缘圆滑，CIP 清洗更彻底。
传热可组合 · 控温更自由
夹套、半管、内盘管按需组合，蒸汽、导热油或电加热均可配套，升温降温都快。

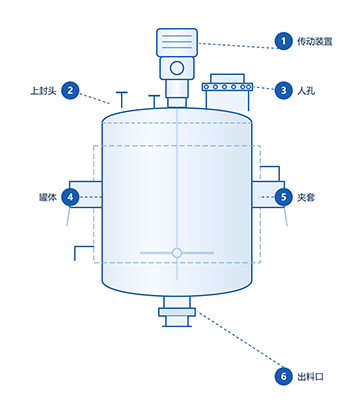

读懂它的每一个部件
传动装置 + 上封头 + 人孔 + 罐体 + 夹套 + 出料口，构成完整的闭式釜体。
传动装置
电机与减速机组成的驱动单元，通过机架与轴封座固定在上封头上；闭式结构下传动部件不随釜盖移动。
上封头（与筒体焊接一体）
与筒体直接环缝焊接，不可拆卸、无主法兰接口；上部分布进料、回流、测温测压等接管，人孔也设在其上。
人孔
布置在上封头的圆形人孔，按容积配 DN500 或 DN600；配回转盖或快开结构，是闭式釜唯一的检修与装拆通道。
罐体（内壁抛光）
304 / 316L 不锈钢筒体，纵环焊缝打磨齐平；内表面按工艺做亚光、镜面或电解抛光处理。
夹套
罐体外侧的传热夹套，通蒸汽、导热油或冷却水；也可改用半管或内盘管结构。
出料口与放料阀
位于釜体底部中心，配不锈钢放料阀；口径可按放料速度与物料流动性加粗。
封头焊上去，就没有回头路
闭式釜的上封头一旦焊死便不可拆开，因此环焊缝的质量、内壁的抛光、以及人孔与桨叶的配合，都必须在封口之前想清楚。
下料成型
不锈钢板材按牌号与厚度下料，筒体卷制、封头冲压成型；人孔口径与位置在此时确定。
焊接成型
筒体纵环焊缝、上封头与筒体的封口环焊缝、接管与人孔座按规程焊接，焊缝修磨圆滑过渡。
抛光处理
内表面做亚光、镜面或电解抛光，焊缝打磨齐平；人孔内缘与釜内转角均需圆滑无死角。
检测试压
封口环焊缝作为重点部位按规程无损检测，罐体与夹套分别试压保压，逐台留档。
钝化与人孔装配
酸洗钝化形成致密钝化膜；人孔盖与密封垫装配到位、开合检查合格后，交付出厂。
技术参数，一览无余
容积、人孔规格、材质、传热方式与搅拌型式均可按工艺要求选型定制。
| 公称容积 (L) | 罐体内径 (mm) | 推荐人孔 | 出料口径 | 电机功率参考 (kW) |
|---|---|---|---|---|
| 1000 | 1000 | DN500 | DN100 | 3.0 ~ 4.0 |
| 1500 | 1200 | DN500（可选 DN600） | DN125 | 4.0 ~ 5.5 |
| 2000 | 1300 | DN500（可选 DN600） | DN125 | 4.0 ~ 5.5 |
| 3000 | 1400 | DN600 | DN150 | 5.5 ~ 7.5 |
| 5000 | 1600 | DN600 | DN150 | 7.5 ~ 11 |
| 8000 | 1800 | DN600 | DN200 | 11 ~ 15 |
| 10000 | 2000 | DN600 | DN200 | 15 ~ 18.5 |
| 20000 | 2600 | DN600 | DN250 | 18.5 ~ 22 |
| 30000 | 2800 | DN600 | DN250 | 22 ~ 30 |
| 50000 | 3200 | DN600 | DN300 | 22 ~ 30 |
注：人孔口径按容积分档，3000L 以上常规配 DN600，不建议选用小于 DN450 的人孔（人员进出困难，属检修隐患）；上表为常见配套参考值，实际内径、壁厚、人孔与功率需结合物料特性与设计压力计算确定。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 结构形式 | 闭式（上封头与筒体焊接成一体） | 无主法兰接口，可泄漏的接口更少，密封性能更好 |
| 人孔规格 | DN500 / DN600（圆形） | 按容积分档配置，人孔按 HG/T 21514 系列标准选用 |
| 人孔结构 | 回转盖 / 垂直吊盖 / 快开式 | 回转盖最常用；快开式适合频繁投料，需配安全联锁防带压开盖 |
| 桨叶要求 | 分段式（单件尺寸小于人孔内径） | 闭式釜装拆桨叶的必经条件，订货时须与人孔口径一并确认 |
| 常用材质 | 304 / 316L 不锈钢 | 板材按 GB/T 24511 选用，可按介质腐蚀性选择其他牌号 |
| 内表面处理 | 亚光 / 镜面 / 电解抛光 | 制药食品级可达 Ra≤0.4μm，人孔内缘同步圆滑处理 |
| 设计压力 | 常压 ~ 1.6 MPa（可按需提高） | 按 GB/T 150 或 NB/T 47003 设计制造，人孔压力等级与釜体匹配 |
| 传热结构 | 夹套 / 半管 / 内盘管 | 蒸汽、导热油或电加热均可配套，冷却可通冷却水 |
| 轴封形式 | 填料密封 / 机械密封 | 真空、带压或易挥发介质工况优先选用机械密封 |
| 支承形式 | 耳式支座 / 支腿 | 按容积与楼层平台布置选配，适配不同安装高度 |
| 搅拌器 | 桨式 / 板式 / 叶轮式 / 涡轮式 / 锚式 / 框式 | 按物料粘度与搅拌目标选配，闭式釜须做分段式设计 |
选型配套，不将就
闭式釜的选型顺序和开式不同 —— 先定人孔，再定桨叶，最后才是其他配置。
选型
人孔规格与结构形式
中小容积配 DN500、3000L 以上优先 DN600；需频繁投料可选快开人孔并配套安全联锁。
分件
分段式桨叶设计
按人孔内径反推桨叶单件最大尺寸并分件设计，保证装得进、拆得出，避免现场动火切割。
选择
304 / 316L 材质选择
常规中性或弱腐蚀介质用 304；含氯离子、有机酸或要求更高耐蚀性的工况选 316L。
处理
内表面处理等级
一般工况选亚光；食品与制药按洁净要求选镜面或电解抛光，可达 Ra≤0.4μm。
结构
夹套 / 半管 / 盘管与热源
夹套通用性好；半管承压高、降温快；内盘管换热面积大。热源可选蒸汽、导热油或电加热。
与支承
轴封形式与支承方式
带压真空工况优先机械密封；支承按容积选耳式支座或支腿，并配套加强垫板。
它接手的，是开式做不了的那些工况
当介质不能泄漏、压力不能释放、容积又足够大时，闭式结构的价值才真正显现。
带压反应
加压合成等工况，无大法兰密封面制约
真空蒸馏与脱溶
真空工况下密封可靠，不易吸入空气
有毒有害介质
接口少、密封好，降低人员接触与逸散风险
易挥发介质
减少溶剂挥发损失，保障配比与收率稳定
大容积量产
1000L 以上至数万升，单釜产能更有优势
聚合与高分子
长时间恒温反应，釜体密封性与控温同样重要
标准之上，质量可溯
承压工况按 GB/T 150《压力容器》设计制造，常压工况按 NB/T 47003《钢制焊接常压容器》执行；不锈钢板材符合 GB/T 24511，封头符合 GB/T 25198，人孔按 HG/T 21514 系列标准选用。
上封头与筒体的封口环焊缝作为重点部位按规程无损检测，罐体与夹套分别试压保压；人孔密封面与紧固件逐一复核，逐台留档。
材质证明、合格证、检测与试压记录齐全，追溯无忧。
提供焊缝与抛光面检查、人孔密封垫更换、轴封维护与桨叶装拆指导，保持长期稳定运行。
全生命周期服务承诺
把泄漏点，减到最少
提交您的容积、介质特性、设计压力与人孔使用频次，我们将在 24 小时内为您出具闭式不锈钢反应釜选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
