什么是卧式不锈钢储罐

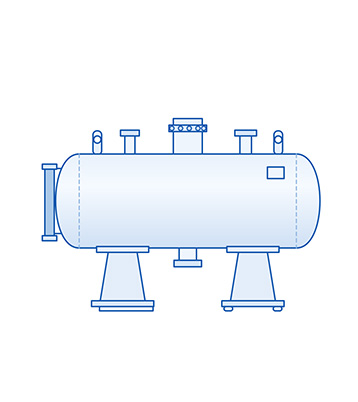

卧式不锈钢储罐采用卧式圆筒形结构，两端为椭圆封头，与筒体焊接成一体。整罐横放，整体高度只有罐径的量级——这正是它最大的价值：净空受限的厂房、罐区或设备平台，立式罐放不下的地方，卧式罐往往刚刚好。
罐体由下部两个鞍式支座承托。按卧式容器的通行做法，双鞍座一支承固定（F 型）、一支承滑动（S 型）：固定端地脚螺栓用圆孔锁死，滑动端用长圆孔，设备因温度变化伸缩时可以自由滑动，避免罐体与支座之间产生附加应力。
"卧式罐的功夫，一半在罐体上，一半在那两个鞍座上。"
顶部设人孔、进液与排气接管，端部装液位计，底部出料口居中。罐体采用 304 / 316L 不锈钢制造，内表面可按要求抛光；与物料接触的材料符合 GB 4806.9 系列食品接触用金属材料及制品标准要求。
卧式结构的三大设计逻辑
六大优势，回应罐区布置难题
净空不够高、场地不够宽、吊装不方便——把罐子放平，很多问题就化解了。
低净空布置 · 高度受限也能装
整体高度只有罐径量级，厂房夹层、设备平台下方或已有管廊下都能布置。
双鞍座承托 · 受力更合理
两个鞍座分散承托罐体自重与介质重量，支座处设垫板，局部受力更均匀。
一固一滑 · 适应热胀冷缩
滑动端采用长圆孔，温度变化时罐体可自由伸缩，避免产生附加应力与支座变形。
整体运输 · 现场就位方便
卧式形态便于整体运输与吊装，落位后只需与基础固定，安装工作量小。
内壁可抛光 · 卫生级洁净
内表面可做亚光、镜面或电解抛光，制药食品级可达 Ra≤0.4μm，减少挂料与残留。
材质可选 · 按介质匹配
常规用 304；含氯离子、有机酸或要求更高耐蚀性的工况选 316L，按介质精准选材。
读懂它的每一个部件

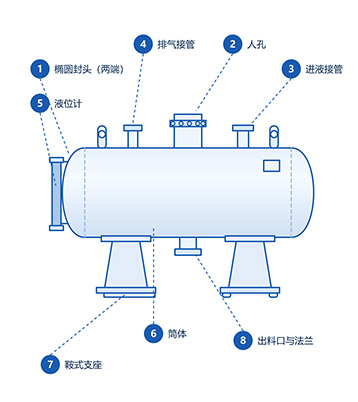

下列编号与图中标注一一对应：椭圆封头 / 人孔 / 进液接管 / 排气接管 / 液位计 / 筒体 / 鞍式支座 / 出料口。
椭圆封头（两端）
罐体两端的椭圆封头，与筒体环缝焊接成一体；封头规格按罐径与设计压力选型。
人孔
设在筒体上部的圆形人孔，配回转盖；是卧式罐检修与内部清洗的主要通道。
进液接管
设在筒体上部的进料接口，配标准法兰；口径与方位可按现场管路走向定制。
排气接管
与大气相通的排气口，进出料时平衡罐内压力；可按需加装防尘或过滤结构。
液位计
装在罐体端部的液位指示装置，上下两端与罐体连通；也可按需选配磁翻板或投入式液位计。
筒体（内壁抛光）
304 / 316L 不锈钢筒体，横放布置；纵环焊缝打磨齐平，内表面按工艺做亚光、镜面或电解抛光。
鞍式支座
承托罐体的两个鞍式支座，一支承固定（F 型，地脚螺栓用圆孔）、一支承滑动（S 型，用长圆孔）；支座与罐体之间设垫板。
出料口与法兰
位于筒体底部、两鞍座之间，配标准法兰以便连接放料阀；口径可按放料速度与物料流动性加粗。
罐体要焊得平，鞍座要装得准
卧式罐的受力全靠那两个鞍座，所以支座定位、垫板焊接和罐体圆度，一样都不能马虎。
下料成型
不锈钢板材下料，筒体卷制成型，两端椭圆封头冲压成型，尺寸与圆度逐件复核。
罐体焊接
筒体纵环焊缝、两端封头与筒体的环焊缝、人孔座与各接管按规程焊接，修磨圆滑过渡。
支座组焊
按图纸定位两支座间距，先焊垫板再焊腹板与底板；固定端与滑动端分别按孔型加工。
抛光与检测
内表面抛光、焊缝打磨齐平；焊缝按规程无损检测，罐体做盛水或气密试验并保压观察。
钝化出厂
酸洗钝化形成致密钝化膜，清水冲洗后做洁净度检查；人孔与液位计装配到位，随件交付出厂文件。
技术参数，一览无余
容积、直径、筒体长度、材质与支座形式均可按罐区条件与贮存工艺定制。
| 公称容积 (L) | 罐体内径 (mm) | 筒体长度参考 (mm) | 出料口径 |
|---|---|---|---|
| 500 | 700 | 1100 | DN50 |
| 1000 | 800 | 1700 | DN65 |
| 2000 | 1000 | 2200 | DN80 |
| 3000 | 1200 | 2300 | DN80 |
| 5000 | 1400 | 2800 | DN100 |
| 8000 | 1600 | 3450 | DN100 |
| 10000 | 1800 | 3300 | DN125 |
| 20000 | 2200 | 4500 | DN150 |
| 50000 | 2800 | 7200 | DN200 |
注：上表为常见配套参考值，筒体长度不含两端封头；实际直径、壁厚、筒体长度与支座位置需结合罐区场地、介质密度、运输条件与支承要求计算确定，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 结构形式 | 卧式圆筒形（两端椭圆封头焊接一体） | 整体高度仅为罐径量级，适合净空受限的厂房与罐区 |
| 支承形式 | 双鞍式支座（一固定 F 型 / 一滑动 S 型） | 固定端地脚螺栓用圆孔锁死，滑动端用长圆孔释放温度伸缩 |
| 支座选型 | 按 JB/T 4712《容器支座》系列选用 | 分轻型（A 型）与重型（B 型），按容积与载荷选择；支座与罐体之间设垫板 |
| 安装要点 | 滑动端地脚螺栓处于长圆孔中间 | 保留温度补偿方向；支座滑动面清理干净并涂润滑剂，配管结束后按规定松开滑动端 |
| 常用容积 | 100 ~ 50000 L | 更大容积可按需设计定制 |
| 常用材质 | 304 / 316L 不锈钢 | 板材按 GB/T 24511 选用，可按介质腐蚀性选择其他牌号 |
| 内表面处理 | 亚光 / 镜面 / 电解抛光 | 制药食品级可达 Ra≤0.4μm，罐底与出料口转角圆滑无死角 |
| 食品接触符合性 | 符合 GB 4806.9 系列标准要求 | 食品接触用金属材料及制品，可提供材质证明与检测文件 |
| 设计压力 | 常压 / 微压（按工艺确定） | 按 NB/T 47003 设计制造；压力等级提高时按 GB/T 150 执行 |
| 工作温度 | −20 ~ 200 ℃ | 按材质与密封件耐温确定，可另行协商更高温度工况 |
| 罐体附件 | 人孔 / 进液接管 / 排气接管 / 液位计 / 吊耳 | 按操作与检修需要配置，接管方位可按现场管路走向定制 |
按场地定制，不将就
同样是一台卧式罐，支座怎么选、出料口开在哪、内壁抛到几级，用起来差别很大。
型式
鞍座型式与布置
按容积与载荷选轻型（A 型）或重型（B 型）；大长径比罐体可增加支座数量，支座间距按支承要求计算。
附件
人孔与罐体附件配置
人孔规格与位置可按检修需要调整；进液、排气、液位计、吊耳、爬梯等附件按工艺配置。
方位
出料口方位
可居中布置，也可设在靠近端部便于接泵；需要排得更净时可在罐底设集液包或加大出料口径。
处理
内表面处理等级
一般工况选亚光；食品与制药按洁净要求选镜面或电解抛光，可达 Ra≤0.4μm。
计
液位计形式选择
侧装液位计直观经济；磁翻板适合远距离观察；需要信号远传或自动控制可选投入式液位计。
夹套
保温层与夹套
需要维持料温时可选配保温层；需要加热或冷却贮存时，可加装夹套通蒸汽、导热油或冷却水。
它出场的，是立式罐放不下的地方
净空不够、场地偏窄、吊装受限——卧式罐的价值就体现在这些具体条件里。
低净空罐区
管廊下方、夹层或棚顶受限的场地
厂房内中转贮存
车间内部就近布置，缩短物料转运距离
需整体运输的项目
工厂整体制造、运输后吊装就位
食品与饮料
配料液与中间品的卫生级贮存周转
制药与生物
配液、中间品与纯水的洁净贮存
精细化工原料
原料与成品的常压贮存与周转
标准之上，质量可溯
常压与微压工况按 NB/T 47003《钢制焊接常压容器》设计制造，压力等级提高时按 GB/T 150《压力容器》执行；不锈钢板材符合 GB/T 24511，封头符合 GB/T 25198，鞍式支座按 JB/T 4712《容器支座》系列选用。
罐体焊缝与支座垫板焊缝按规程检查，罐体做盛水或气密试验并保压观察；罐体直线度、圆度与支座定位逐台复核，逐台留档。
材质证明、合格证、检测与试压记录齐全；食品与制药工况可一并提供材质及检测文件，追溯无忧。
提供内壁与焊缝检查、支座与基础复核、人孔密封垫更换、液位计维护等指导，保持长期安全使用。
全生命周期服务承诺
放平了，也是一种解法
提交您的贮存量、介质特性、可用场地尺寸与运输条件，我们将在 24 小时内为您出具卧式储罐选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
