什么是立式开式不锈钢储罐

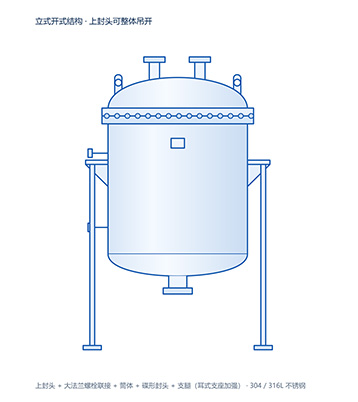

立式开式不锈钢储罐的顶部采用与筒体分离的上封头（椭圆封头），两者由一圈大法兰以螺栓联接。松开螺栓即可把上封头整体吊开——罐内一览无余，检查、清洗、更换附件都不需要进罐作业，这是开式结构最实在的价值。
罐体采用 304 / 316L 不锈钢制造；顶部设两路接管，一路进料、一路通气，保持罐内常压；底部为碟形封头，出料口居中布置，物料可自流排净、不易积存。
"开式储罐的好处，是你能一眼看到它到底干不干净。"
内表面可按工艺要求做亚光或镜面抛光，制药与食品行业的洁净工况通常做到 Ra≤0.4μm；与物料接触的材料符合 GB 4806.9 系列食品接触用金属材料及制品标准要求，可提供材质与检测文件。
开式立式的三大设计逻辑
六大优势，回应贮存与清洁需求
储罐大部分时间在"安静地待着"，而它的价值，恰恰体现在每次清洗和每次排料里。
上封头可吊开 · 检查清洗省心
松开大法兰螺栓即可把上封头整体吊开，罐口完整敞开，刷洗、检查、更换附件都不必进罐。
常压贮存 · 压力自动平衡
顶部通气管口与大气相通，进出料时不憋压、不抽真空，贮存过程更平稳。
碟形封头 · 出料排净无积存
罐底向中心收拢，物料自流排出更彻底，换料时残留更少、清洗更容易。
内壁可抛光 · 卫生级洁净
内表面可做亚光、镜面或电解抛光，制药食品级可达 Ra≤0.4μm，减少挂料与残留。
支腿带耳式支座 · 承重更可靠
支腿与罐体之间加设耳式支座并带三角加强筋，承载更稳、连接处受力更合理。
材质可选 · 按介质匹配
常规用 304；含氯离子、有机酸或要求更高耐蚀性的工况选 316L，按介质精准选材。
读懂它的每一个部件

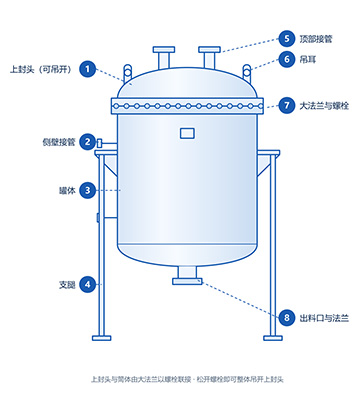

下列编号与图中标注一一对应：上封头 / 侧壁接管 / 罐体 / 支腿 / 顶部接管 / 吊耳 / 大法兰与螺栓 / 出料口
上封头（可整体吊开）
椭圆封头形式，与筒体由大法兰以螺栓联接；松开螺栓即可整体吊开，是开式结构最直观的特征。
侧壁接管
设在筒体侧面的接管口，可用于液位计、温度计、取样或侧向进出料，按工艺需要分配。
罐体（内壁抛光）
304 / 316L 不锈钢筒体，纵环焊缝打磨齐平；内表面按工艺做亚光、镜面或电解抛光。
耳式支座与支腿
支腿与罐体之间以耳式支座过渡并加设三角加强筋，支腿底部带底板，便于与基础固定。
顶部接管
设在封头上的两路接管，一般一路用于进料、一路用于通气（呼吸）；口径与方位可按管路走向定制。
吊耳
焊接在封头上部的带孔吊耳板，供起吊上封头或整罐吊装使用，省去临时捆扎的麻烦与风险。
大法兰与螺栓
上封头与筒体的联接部位，两片法兰对中后沿圆周由螺栓均布紧固，中间配密封垫；拆装方便、密封可靠。
出料口与法兰
位于罐体底部封头中心，配标准法兰以便连接放料阀；口径可按放料速度与物料流动性加粗。
一罐不锈钢，五道匠心
储罐看着简单，但焊缝平不平、抛光到不到位，直接决定了它好不好洗、能用多久。
下料成型
不锈钢板材按牌号与厚度下料，筒体卷制成型，上下封头冲压成型，尺寸与圆度逐件复核。
焊接成型
筒体纵环焊缝、上下封头、大法兰圈与各接管按规程焊接，焊缝修磨圆滑过渡。
抛光处理
内表面按工艺做亚光、镜面或电解抛光，焊缝打磨齐平，罐底与出料口转角圆滑无死角。
检测试压
焊缝按规程进行无损检测，罐体做盛水或气密试验并保压观察，大法兰密封面与螺栓逐台复核。
钝化出厂
酸洗钝化形成致密钝化膜，清水冲洗后做洁净度检查；上封头试装到位、开合检查合格后交付出厂文件。
技术参数，一览无余
容积、直径、材质、罐底形式与内表面处理均可按贮存工艺与安装条件定制。
| 公称容积 (L) | 罐体内径 (mm) | 罐体高度参考 (mm) | 出料口径 |
|---|---|---|---|
| 100 | 500 | 550 | DN40 |
| 300 | 700 | 800 | DN50 |
| 500 | 800 | 1000 | DN50 |
| 1000 | 1000 | 1300 | DN65 |
| 2000 | 1200 | 1800 | DN80 |
| 3000 | 1400 | 2000 | DN80 |
| 5000 | 1600 | 2500 | DN100 |
| 10000 | 2000 | 3200 | DN125 |
| 20000 | 2400 | 4500 | DN150 |
| 50000 | 3200 | 6300 | DN200 |
注：上表为常见配套参考值，罐体高度仅指筒体段（不含上下封头与支腿），实际直径、壁厚与高度需结合安装场地、介质密度与设计要求确定，具体以技术方案与图纸为准。
| 关键参数 | 参考基准 | 说明 |
|---|---|---|
| 结构形式 | 立式开式（上封头可整体吊开） | 上封头与筒体由大法兰以螺栓联接，松开螺栓即可吊开上封头 |
| 常用容积 | 100 ~ 50000 L | 更大容积可按需设计定制 |
| 常用材质 | 304 / 316L 不锈钢 | 板材按 GB/T 24511 选用，可按介质腐蚀性选择其他牌号 |
| 内表面处理 | 亚光 / 镜面 / 电解抛光 | 制药食品级可达 Ra≤0.4μm，罐底与出料口转角圆滑无死角 |
| 食品接触符合性 | 符合 GB 4806.9 系列标准要求 | 食品接触用金属材料及制品，可提供材质证明与检测文件 |
| 设计压力 | 常压（顶部接管通气） | 按 NB/T 47003《钢制焊接常压容器》设计制造 |
| 工作温度 | −20 ~ 200 ℃ | 按材质与密封件耐温确定，可另行协商更高温度工况 |
| 罐底形式 | 碟形封头 / 平底 | 碟形封头出料排净更彻底；平底适合小容积或落地放置 |
| 支承形式 | 支腿（耳式支座加强）/ 耳式支座 / 裙座 | 支腿底部带底板便于与基础固定，支座处加三角加强筋 |
| 接管配置 | 顶部接管 / 侧壁接管 / 吊耳 / 爬梯 | 顶部通常一路进料、一路通气；接管方位可按现场管路走向定制 |
| 液位指示 | 侧装液位计 / 磁翻板 / 投入式 | 按读数精度、介质特性与是否需要远传信号选择 |
按工艺定制，不将就
同样是一台储罐，罐底怎么收、内壁抛到几级、接管怎么留，用起来差别很大。
形式
罐底形式选择
碟形封头出料排净更彻底、更适合需要换料清洗的场合；平底结构简单，适合小容积或直接落地放置。
处理
内表面处理等级
一般工况选亚光；食品与制药按洁净要求选镜面或电解抛光，可达 Ra≤0.4μm。
计
液位计形式选择
侧装液位计直观经济；磁翻板适合远距离观察；需要信号远传或自动控制可选投入式液位计。
形式
支承形式选择
支腿（耳式支座加强）适用中小容积；大容积或高位安装选耳式支座；落地或需整体承托的重型罐可用裙座。
夹套
保温层与夹套
需要维持料温时可选配保温层；需要加热或冷却贮存时，可加装夹套通蒸汽、导热油或冷却水。
附件
接管与附件配置
顶部进料与通气、侧壁液位与取样、底部出料等接管按工艺配置；大容积可加装爬梯，吊耳可按需增设。
它守护的，是车间里的每一罐物料
从原料周转到成品暂存，干净、耐用、好清洗的储罐是所有生产线的底子。
食品与饮料
配料液、中间品的贮存与周转
制药与生物
配液罐、中间品与纯水贮存
精细化工
原料与成品的常压贮存周转
水处理与环保
纯水、药液与清洗液贮存
乳品与酿造
奶液、酒液与发酵液的卫生级贮存
日化与化妆品
料体与半成品的洁净贮存
标准之上，质量可溯
常压工况按 NB/T 47003《钢制焊接常压容器》设计制造；不锈钢板材符合 GB/T 24511，封头符合 GB/T 25198；食品接触面符合 GB 4806.9 系列标准要求。
筒体与上下封头焊缝按规程进行无损检测，罐体做盛水或气密试验并保压观察；大法兰密封面与螺栓逐台复核，逐台留档。
材质证明、合格证、检测与试压记录齐全；食品与制药工况可一并提供材质及检测文件，追溯无忧。
提供内壁与焊缝检查、大法兰密封垫更换、液位计维护与清洗建议，保持长期安全使用。
全生命周期服务承诺
看得见的干净，用起来才安心
提交您的贮存量、介质特性、安装场地与洁净要求，我们将在 24 小时内为您出具储罐选型方案与初步报价。
* 页面参数为行业通用参考，实际产品以技术协议与图纸为准 · 支持非标定制
